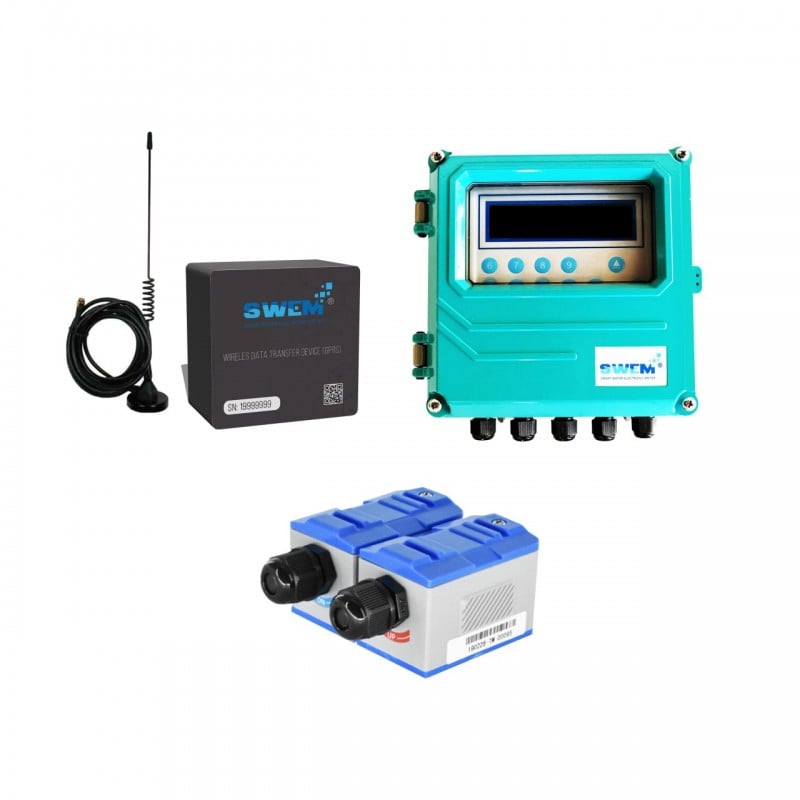

**"SWEM" yopishtiriladigan datchikli ultratovushli sarf o‘lchagich**DU 15-6000

1. Kirish

1.1 Kirish so‘zi

Sarf o‘lchagichdan foydalanishdan avval, iltimos, foydalanish bo‘yicha yo‘riqnomani diqqat bilan o‘qing.

1.2 Xususiyatlari

• Chiziqlilik: 0,5%

• Takroriylik: 0,2%

• Xatolik: 1%

• Foydalanishda qulaylik

• Diametri 15 mm dan 6000 mm gacha bo‘lgan quvurlarga o‘rnatish uchun turli xil sensorlar mavjud

• Past kuchlanishda barqaror ishlash, yuqori aniqlik va ishonchlilik uchun ko‘p impulsli texnologiya

• So‘nggi 64 kun / 64 oy / 4 yil davomida o‘lchov natijalarini yozib borish funksiyasi

1.3 O‘lchov prinsipi

Ultratovushli sarf o‘lchagich yopiq quvurlardagi suyuqlik harakat tezligini o‘lchash uchun ishlab chiqilgan. Qabul qiluvchi datchiklar bevosita suyuqlik bilan aloqa qilmaydi, ya’ni ular qisqichli (skobali) turda bo‘lib, bu yechim ko‘plab afzalliklarga ega: ishlashda ishonchlilik, nosozliklarning oldini olish va o‘rnatishni osonlashtirish.

Sarf o‘lchagich ikkita datchikdan foydalanadi, ular har biri ultratovushli yuboruvchi va qabul qiluvchi vazifasini bajaradi. Ushbu datchiklar germetik quvurning tashqi tomoniga, ma’lum masofada bir-biriga nisbatan o‘rnatiladi. Datchiklar quyidagi usullardan biri bilan o‘rnatilishi mumkin:

• V-usuli — ovoz quvurni ikki marta kesib o‘tadi

• W-usuli — ovoz quvurni to‘rt marta kesib o‘tadi

• Z-usuli — datchiklar quvurda bir-biriga to‘g‘ri qarama-qarshi joylashtiriladi, ovoz quvurni bir marta kesib o‘tadi

O‘rnatish usuli quvur turiga va o‘lchanayotgan suyuqlik xususiyatlariga qarab tanlanadi. Sarf o‘lchagich ikki datchik o‘rtasida chastotali modulyatsiyalangan akustik signalni yuborish va qabul qilish orqali ishlaydi. Signalning ikki datchik orasida harakatlanishiga ketgan vaqt aniqlanadi. O‘lchangan vaqt farqi to‘g‘ridan-to‘g‘ri suyuqlikning quvur bo‘ylab oqish tezligi bilan bog‘liq bo‘ladi.
