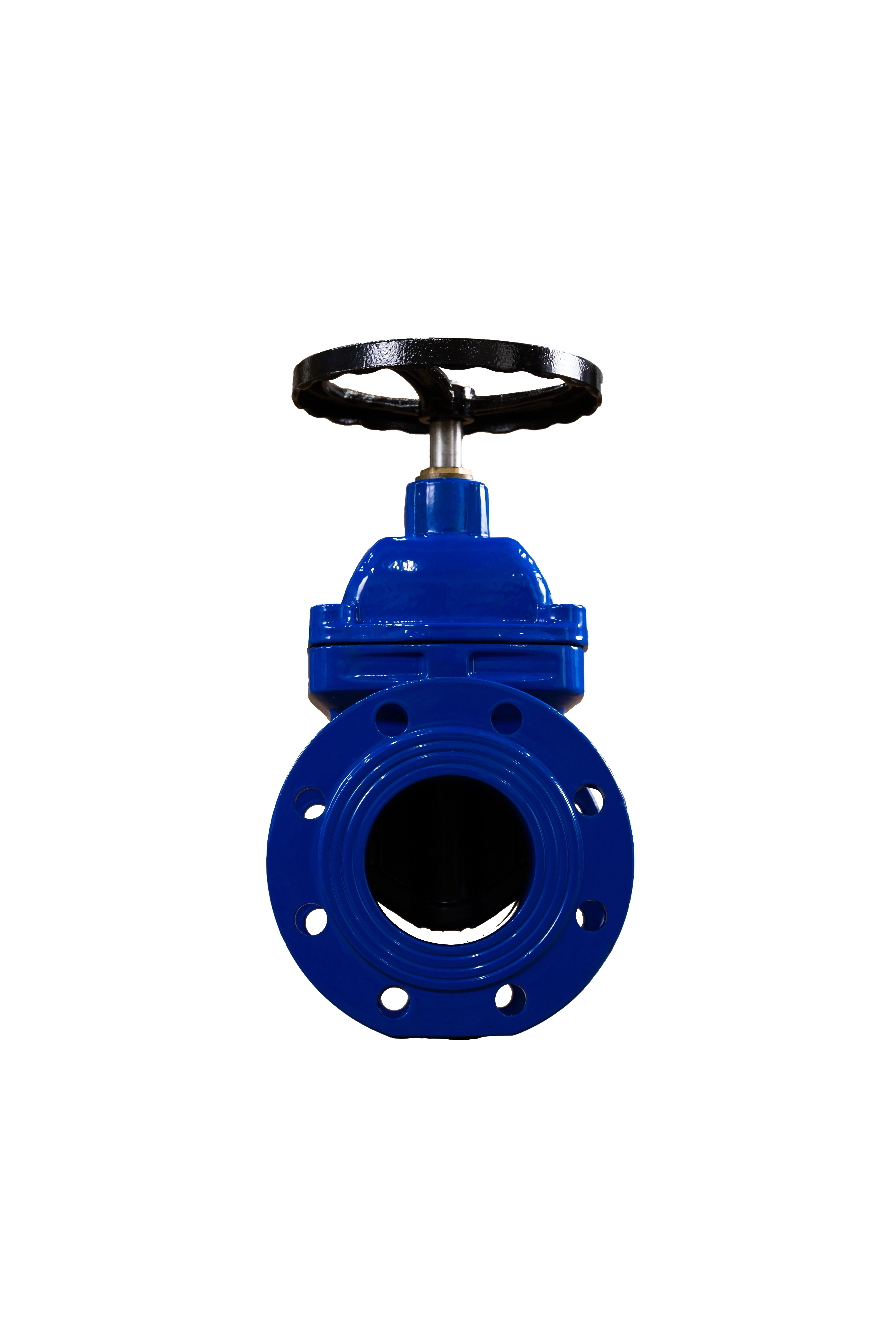

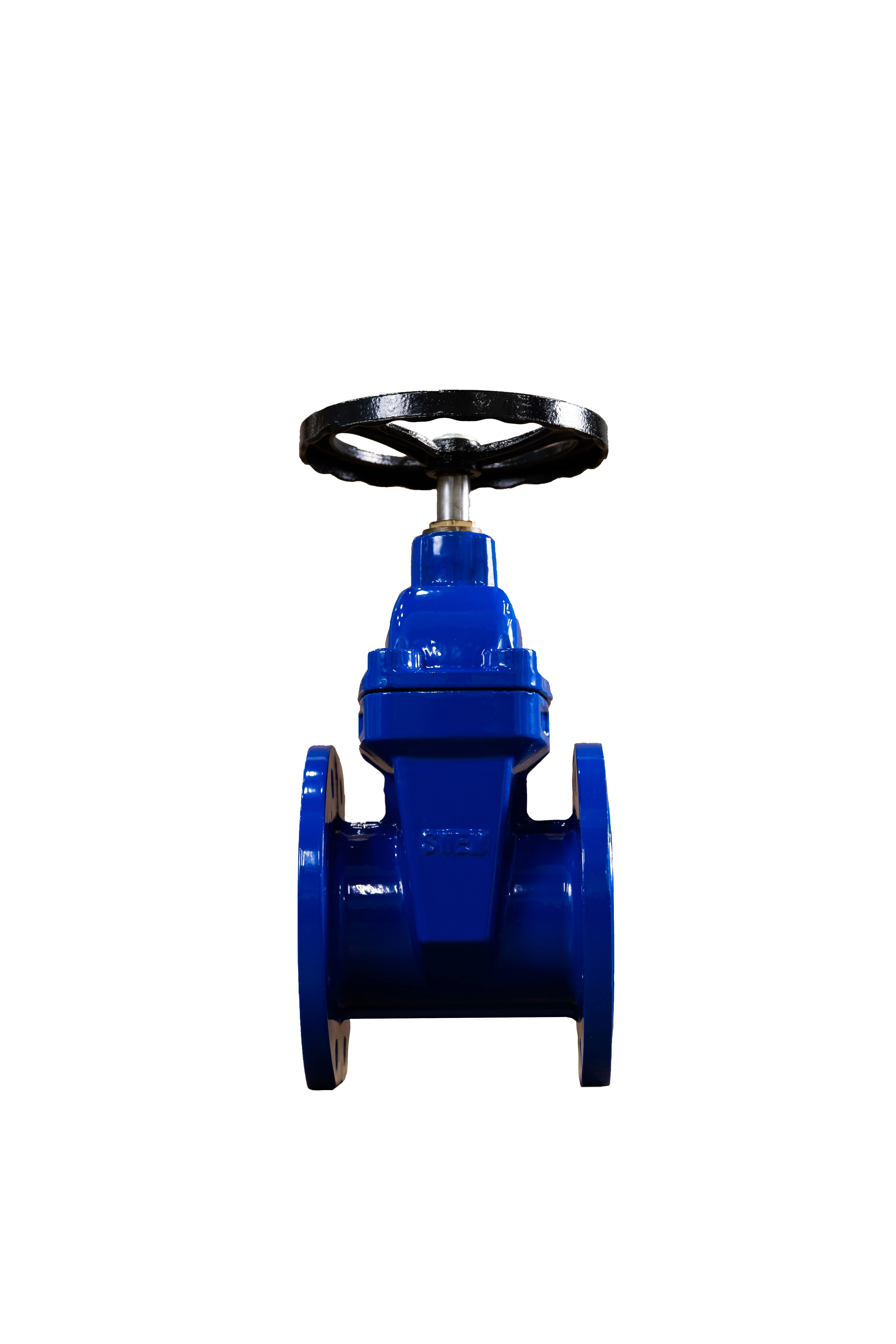

SWEM" markali rezina bilan qoplangan klinli cho‘yan to‘sig‘i DU 1000

SWEM" markali rezina bilan qoplangan klinli cho‘yan to‘sig‘i DU 1000

Maqsadi va qo‘llanilish sohasi:
Evropa standartlariga muvofiq ishlab chiqarilgan, flangali, cho‘yan klinli, rezina bilan qoplangan klinli va chiqmaydigan shpindelli darvoza klapani. Bu klapanlar texnik va ichimlik suvlarini tashish uchun suv quvurlarida, shuningdek sug‘orish, issiqlik ta’minoti va isitish tizimlarida qo‘llaniladi. Zadvijkaning vazifasi — oqimni to‘liq to‘sishdir.

Tuzilishi va ishlash prinsipi:
Zadvijka korpus, qopqoq va ishchi muhit oqimini yopish va ochish moslamasidan iborat.
Ochish va yopish jarayoni maxovikdan shpindel orqali klapanga burilish momenti uzatilishi orqali amalga oshiriladi.
Ishchi muhit harakati istalgan yo‘nalishda bo‘lishi mumkin.

Asosiy qismlarining materiali

Germaniyacha standartga mos, rezinasi bor klinli to‘siq armaturasining afzalliklari:

• “A” sinfdagi germetiklik — sizib chiqish xavfi yo‘q;

• Klapan yopish mexanizmining qotib qolishi mumkin emas;

• Metall qismlar korroziya va mexanik shikastlanishdan himoyalangan;

• Gidravlik qarshilik past;

• Shpindel ikki tomonlama muhrlangan;

• Manjet va salniklar yo‘qligi ekspluatatsiyani soddalashtiradi;

• Qulay qo‘lda boshqaruv;

• Xizmat muddati — 20 yilgacha;

• Ishchi muhit harorati: 0°C dan 80°C gacha.

Mazkur uskunaning o‘ziga xosligi — rezina bilan qoplangan klin.
Klinli boshqaruv moslamasi tashqi ko‘rinishda chiroyli bo‘lishi bilan birga, o‘zining silliq va yengil harakati bilan ishlatishda qulaydir.
Rezina bilan qoplangan klin mustahkamlikni, yuqori germetiklikni va harorat o‘zgarishiga qarshi ishonchli ishlashni ta’minlaydi.
Oqim bosqichma-bosqich to‘siladi, bu esa bosimning keskin o‘zgarishini oldini oladi va gidrozarbaning yuzaga kelishiga to‘sqinlik qiladi.

Chiqmaydigan shpindelli zadvijkalar kichik o‘lchamli joylarda, yer osti quduqlari va maxsus binolarda o‘rnatish uchun juda qulay. Germaniya standarti asosida ishlab chiqilgan ushbu zadvijkalar yuqori namlik sharoitida xavfsiz ishlashga moslashtirilgan.

Kafolat majburiyatlari
Ishlab chiqaruvchi mahsulotning ushbu pasportga muvofiqligini, agar Foydalanuvchi ekspluatatsiya, tashish va saqlash shartlariga rioya qilsa, kafolatlaydi.
Ekspluatatsiyaning kafolat muddati – mahsulot iste’molchiga yuborilgan kundan boshlab 12 oy.
Kafolat majburiyatlari ishlab chiqaruvchi zavod aybi bilan yuzaga kelgan barcha nuqsonlarga taalluqlidir.
Mahsulotning xizmat qilish muddati – 20 yil.

Kafolat quyidagi hollarda yuzaga kelgan nuqsonlarga taalluqli emas:

• pasportda ko‘rsatilgan saqlash, o‘rnatish, sinov, foydalanish va xizmat ko‘rsatish shartlariga rioya qilinmagan bo‘lsa;

• mahsulot materiallariga agressiv ta’sir ko‘rsatadigan moddalar bilan aloqa izlari aniqlansa;

• yong‘in, tabiiy ofat yoki fors-major holatlari oqibatida yuzaga kelgan shikastlar mavjud bo‘lsa;

• iste’molchining noto‘g‘ri harakatlari sababli shikastlar yuzaga kelgan bo‘lsa;

• mexanik shikastlar yoki mahsulot konstruksiyasiga tashqi aralashuv izlari aniqlansa.
