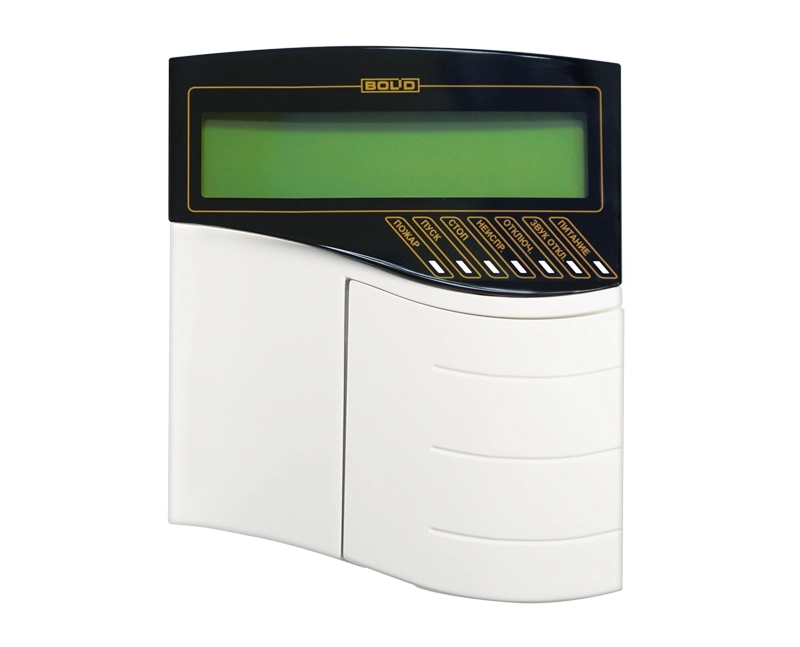

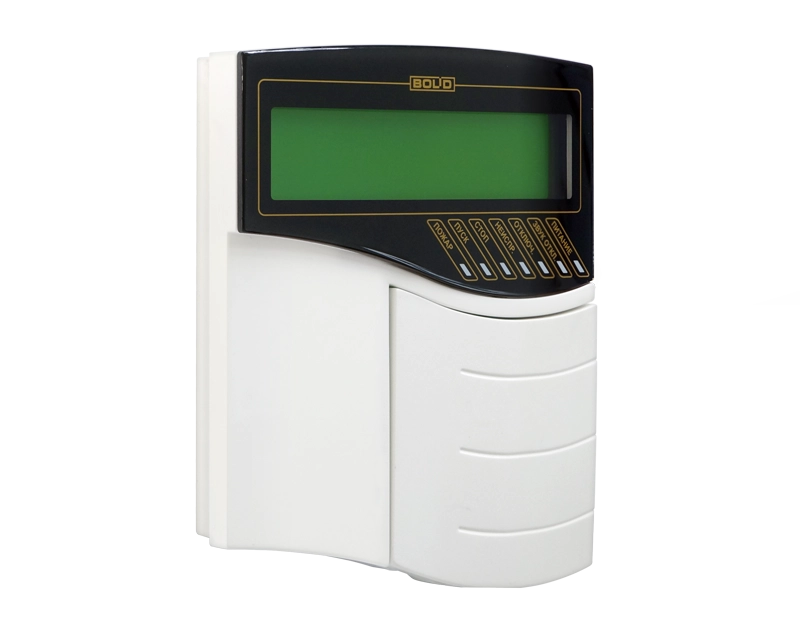

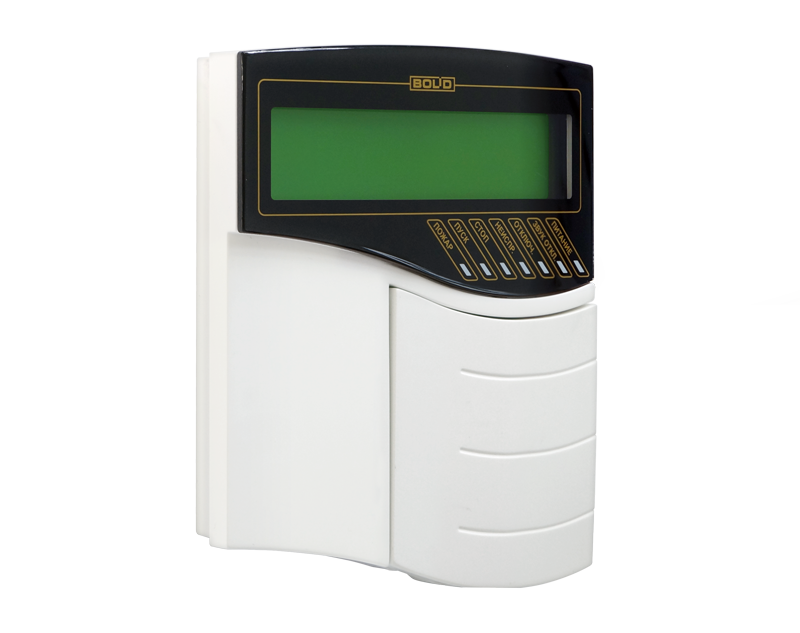

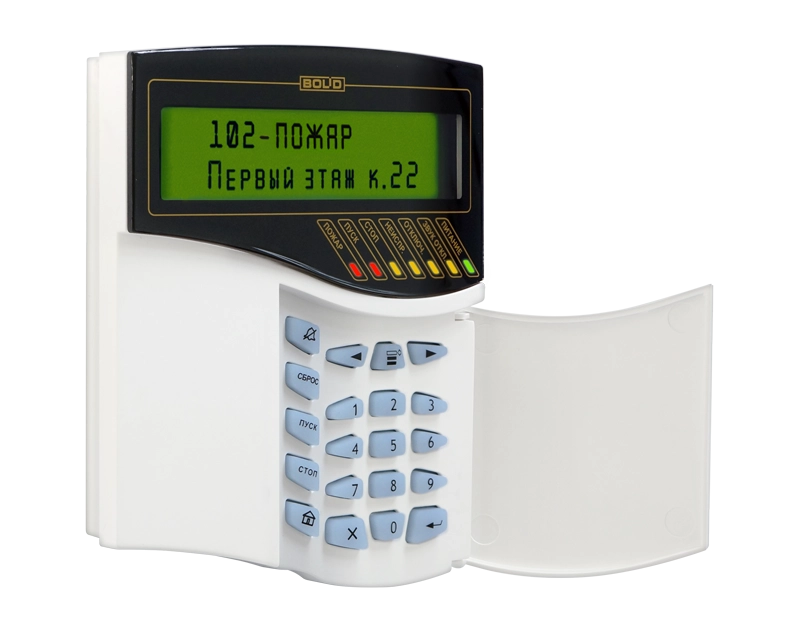

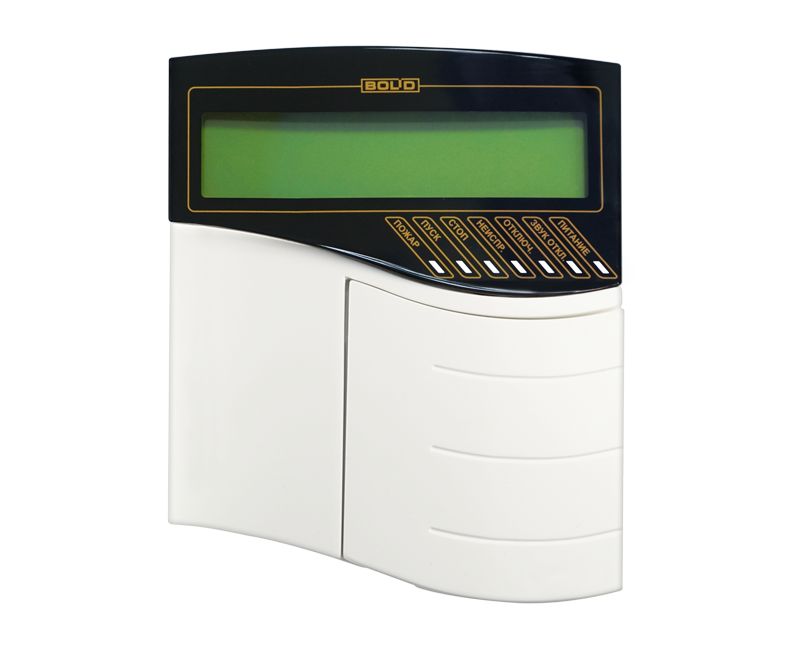

Пульт контроля и управления охранно-пожарный С2000М исп.02

Пульт контроля и управления С2000М исп.02

С2000М — это центральный мозг интегрированной системы охраны «Орион». Он объединяет все подключенные блоки (контроллеры шлейфов, релейные модули, блоки индикации) в единую сеть, координирует их работу, хранит логику управления автоматикой и предоставляет интерфейс для взаимодействия с оператором.

Функциональное назначение

Пульт выполняет роль сетевого контроллера и решает следующие задачи:

• Сбор и анализ информации: Собирает данные о состоянии более 2000 входов и выходов со всех устройств в сети RS-485.

• Управление автоматикой: В автоматическом режиме управляет пожаротушением, дымоудалением, оповещением и инженерным оборудованием согласно настроенным сценариям.

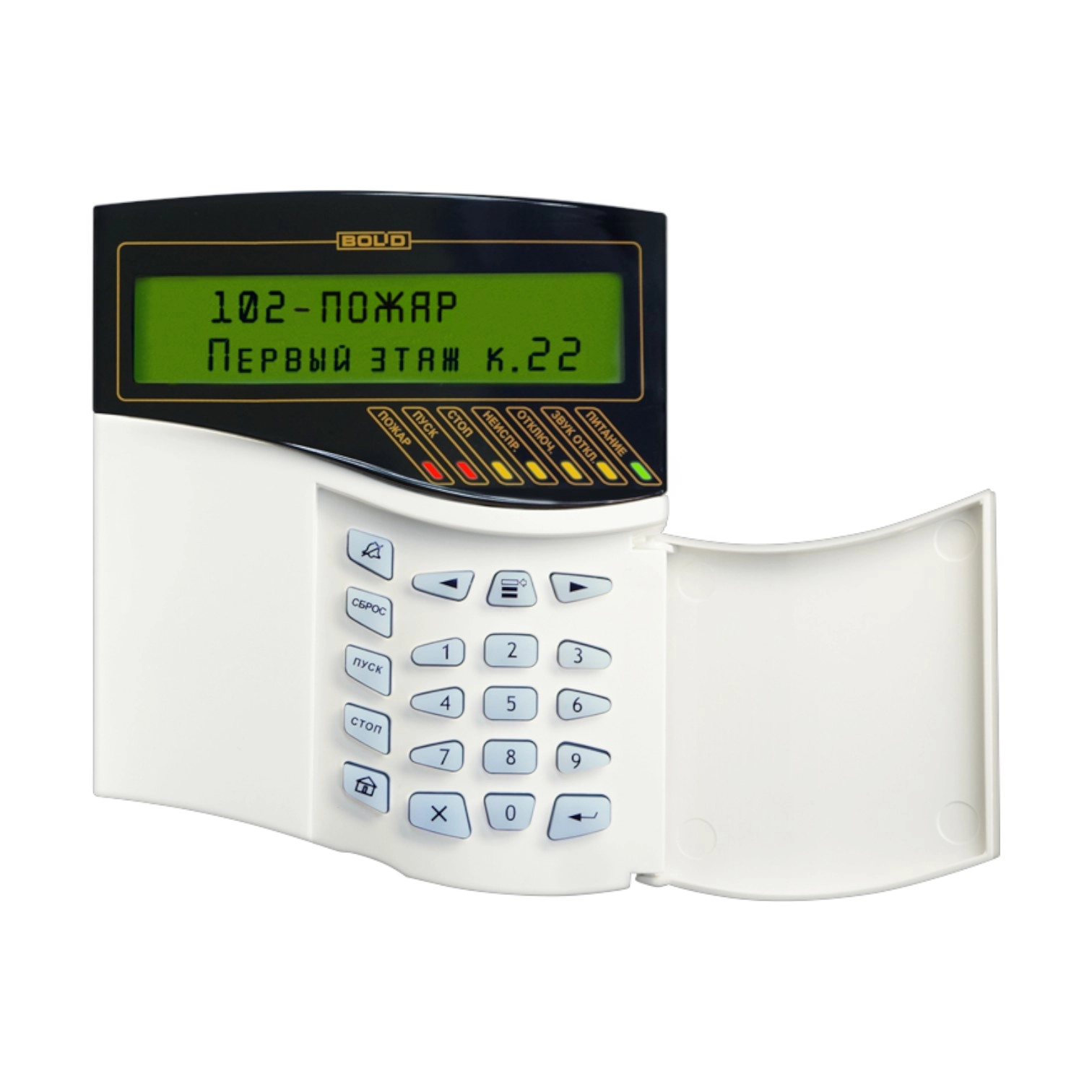

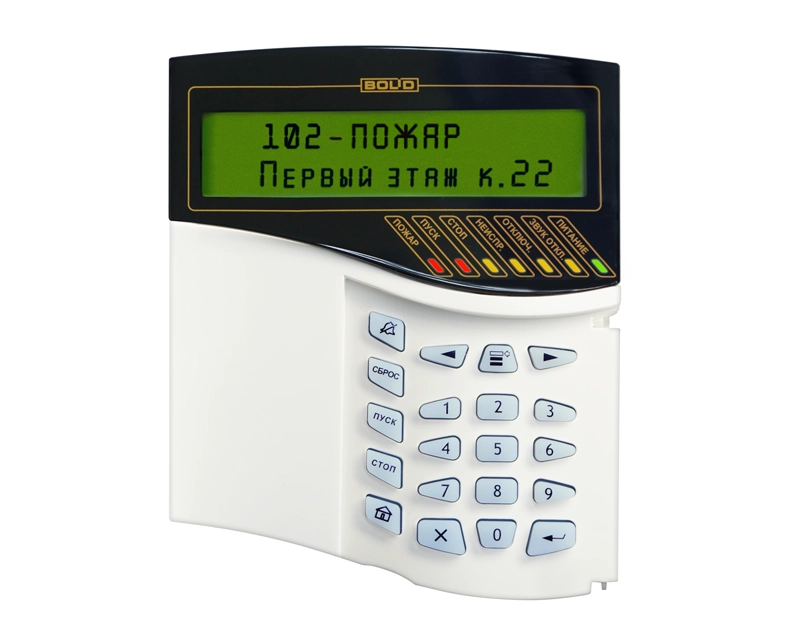

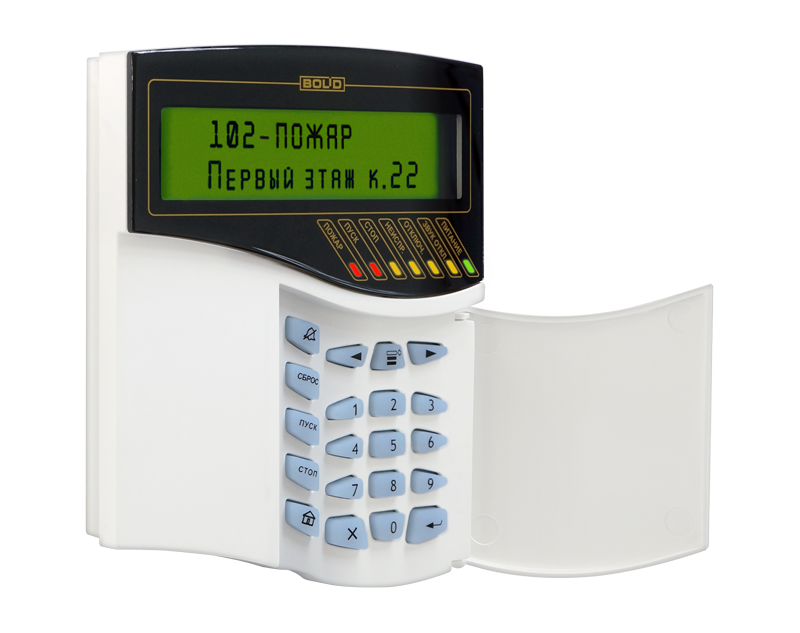

• Интерфейс оператора: Отображает текстовые сообщения о событиях (Тревога, Пожар, Неисправность) на ЖК-дисплее и подает звуковые сигналы.

• Ручное управление: Позволяет дежурному персоналу ставить/снимать зоны с охраны, запускать или останавливать системы противопожарной защиты прямо с клавиатуры.

Возможности расширения и интеграции

С2000М является связующим звеном для построения сложных комплексов:

• Масштабируемость: Поддерживает до 127 подключаемых блоков и позволяет организовать до 511 разделов.

• Интеграция с ПК: Передает данные в АРМ «Орион Про» для графического отображения планов помещений и расширенного мониторинга.

• Передача извещений: Работает с коммуникаторами (С2000-PGE, УО-4С и др.) для отправки событий на пульты охраны или через GSM/радиоканал.

• Работа с индикацией: Дублирует информацию на специализированные блоки (С2000-БКИ, С2000-БИ), обеспечивая наглядность на крупных объектах.

Надежность и память

• Журнал событий: Энергонезависимая память хранит до 32 000 событий, которые можно просмотреть на экране или выгрузить в компьютер.

• Часы реального времени: Работают автономно до 5 лет благодаря встроенной батарейке CR2032.

• Резервирование связи: Поддерживает работу с резервированной линией RS-485 для повышения живучести системы при обрывах кабеля.

• Дублирование питания: Имеет два входа для подключения основного и резервного источников 12/24 В.

Краткие технические данные

• Количество подключаемых устройств: до 127

• Индикатор: ЖК, 2 строки по 16 символов

• Интерфейсы: 2 порта RS-485

• Напряжение питания: 10,2 – 28,4 В DC

• Потребление: до 120 мА (при 12 В)

• Рабочая температура: -10°C...+55°C
