Блок сигнально-пусковой С2000-СП1

Блок сигнально-пусковой С2000-СП1

С2000-СП1 — это адресный релейный блок, входящий в состав системы «Орион». Он предназначен для управления исполнительными устройствами (лампами, сиренами, электромагнитными замками, видеокамерами) путем замыкания или размыкания контактов реле. В отличие от блока КПБ, данная модель использует «сухие контакты», что позволяет коммутировать как постоянное, так и переменное напряжение от сторонних источников.

Релейные выходы

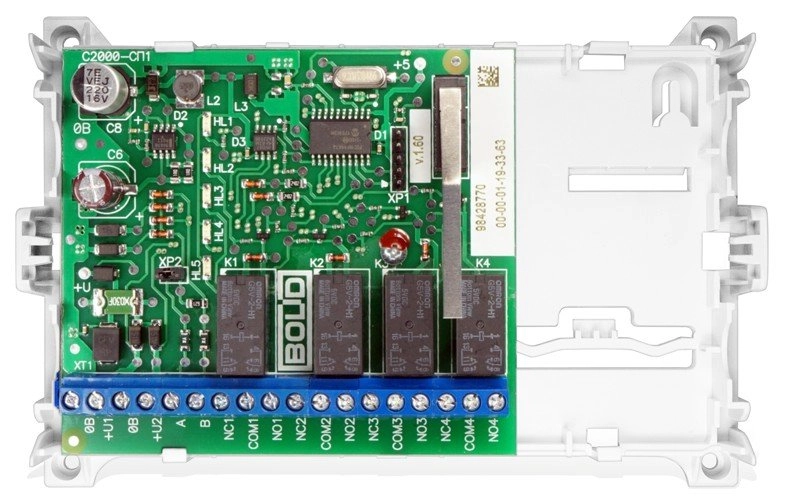

Блок оснащен четырьмя независимыми реле, каждое из которых имеет полную группу переключаемых контактов:

• Количество выходов: 4 релейных выхода.

• Тип контактов: Переключаемые (нормально-замкнутые и нормально-разомкнутые).

• Коммутационные возможности: Каждое реле рассчитано на ток до 2 А и напряжение до 100 В постоянного или 280 В переменного тока.

• Мощность: Максимальная коммутируемая мощность составляет 30 ВА.

Питание и индикация

С2000-СП1 оптимизирован для работы в составе распределенных систем безопасности:

• Резервирование: Два ввода питания позволяют подключать основной и резервный источники постоянного тока (10,2 – 28,4 В).

• Энергопотребление: В дежурном режиме прибор потребляет минимальный ток (15–20 мА), при активации всех реле потребление возрастает до 140 мА (при 12 В).

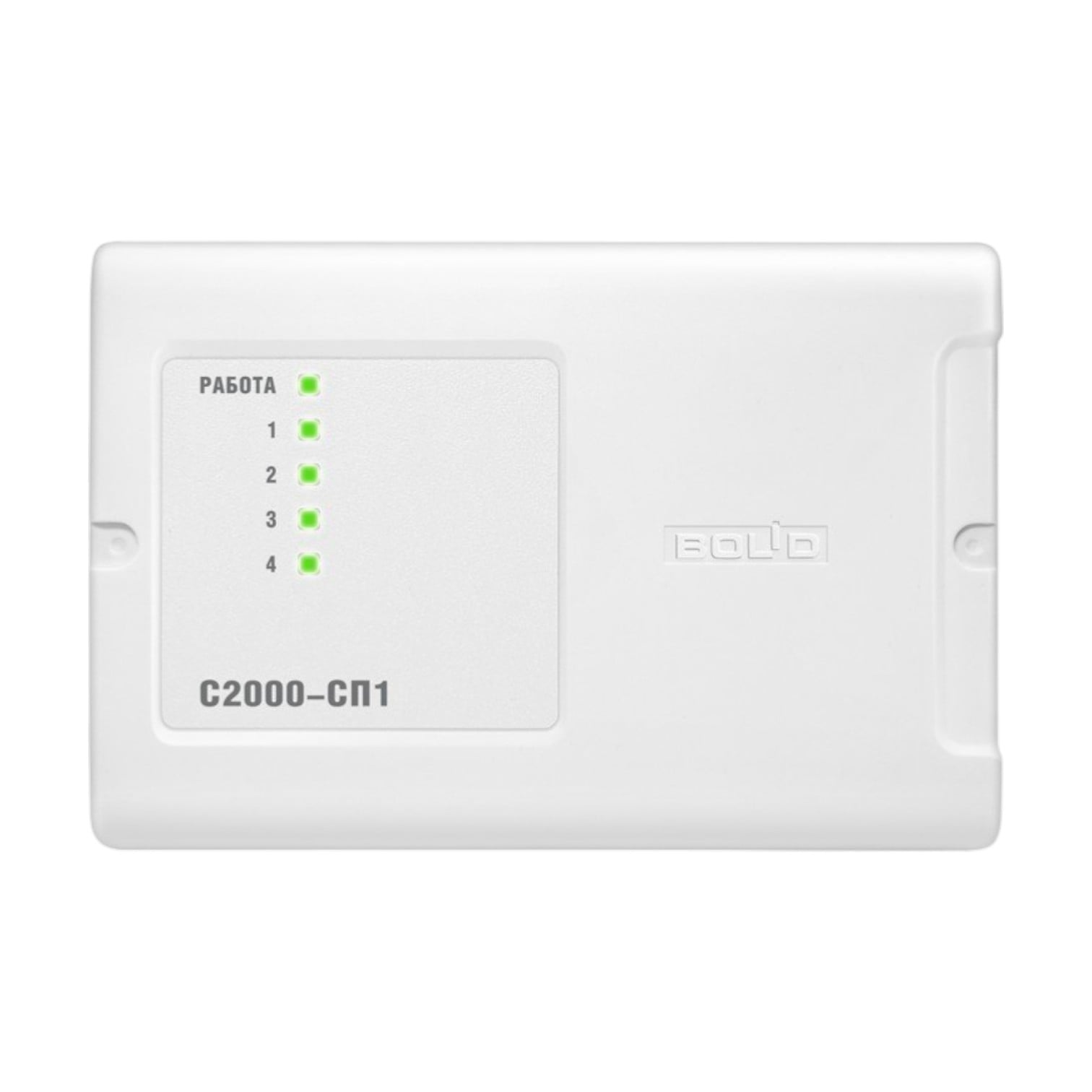

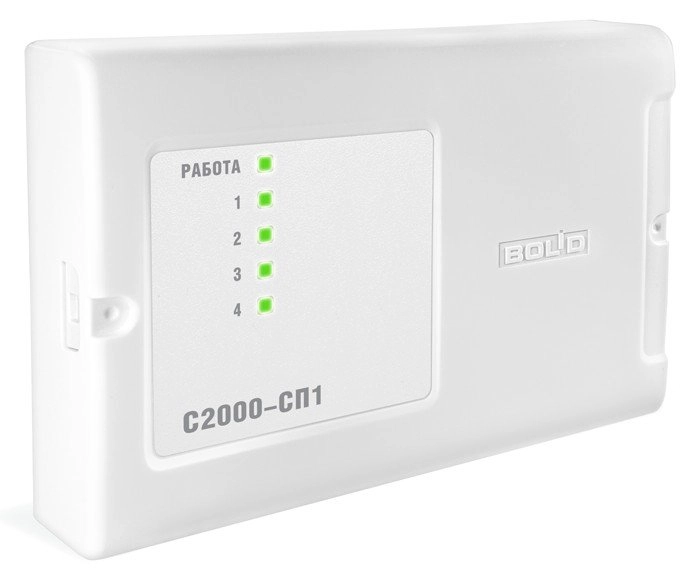

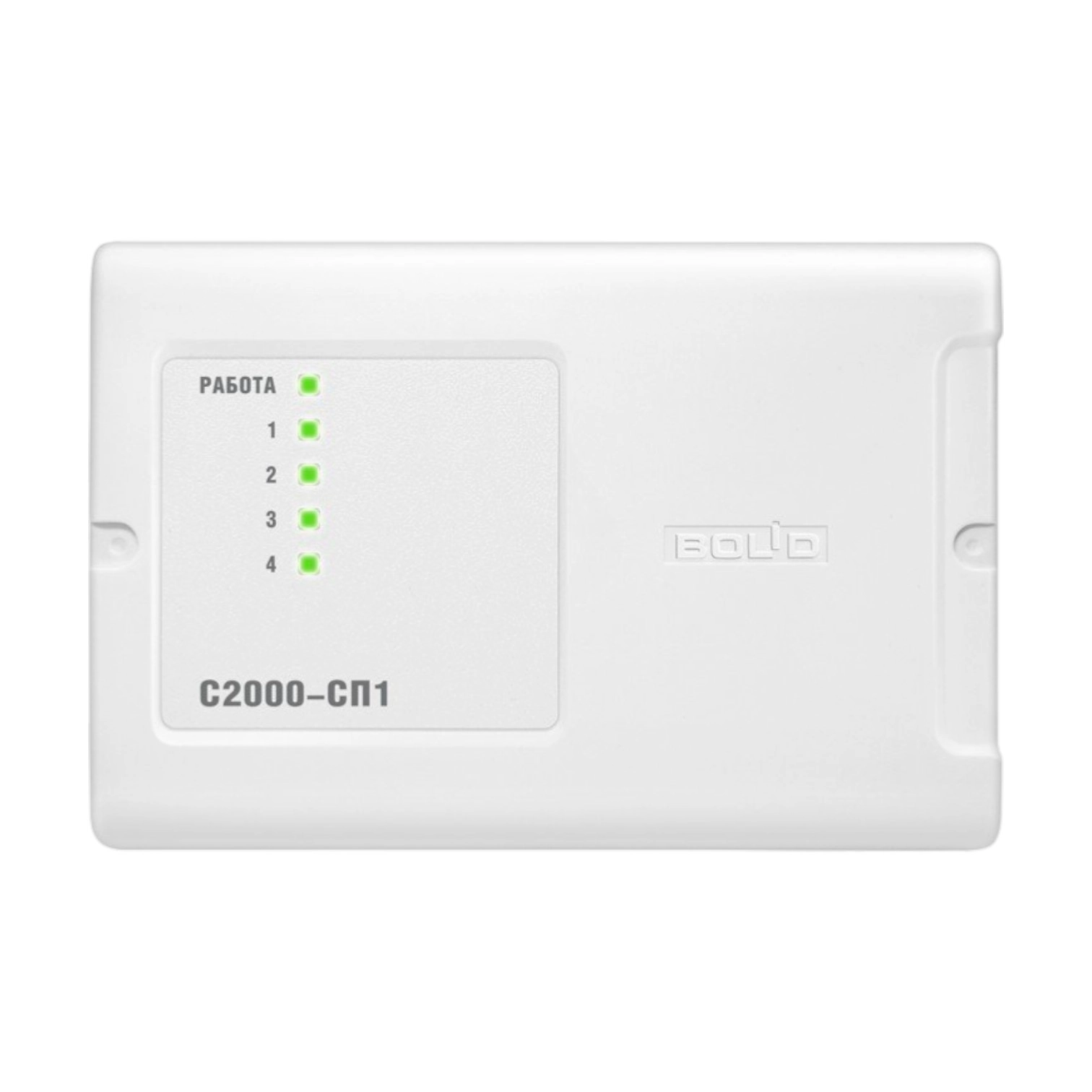

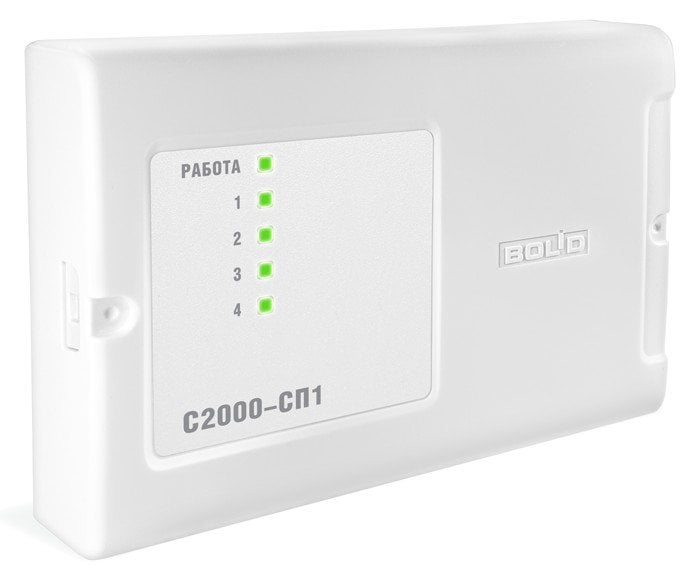

• Визуальный контроль: На лицевой панели расположены 5 светодиодов — один для индикации состояния питания/связи и четыре для отображения состояния каждого реле.

Конструкция и интеграция

• Связь: Работает по интерфейсу RS-485 под управлением пульта «С2000М» или АРМ «Орион Про».

• Защита: Корпус оснащен микропереключателем (тампером), который передает сигнал тревоги при попытке вскрытия устройства.

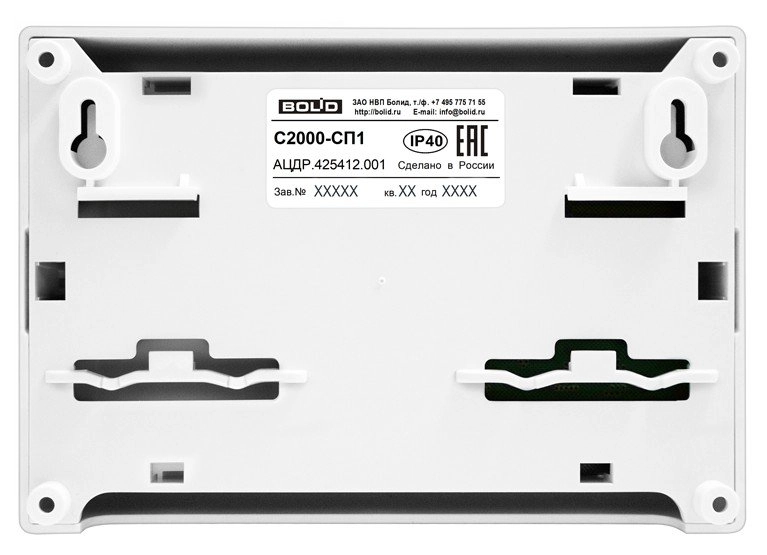

• Монтаж: Прибор выполнен в стандартном пластиковом корпусе, который можно закрепить на стену или установить на DIN-рейку.

• Надежность: Степень защиты IP30 и температурный диапазон от -30°C до +55°C позволяют устанавливать блок в неотапливаемых помещениях.

Краткие технические данные

• Количество реле: 4 (переключаемые контакты)

• Максимальный ток через контакты: 2 А

• Коммутируемое напряжение: до 280 В AC / 100 В DC

• Питание: 10,2 – 28,4 В DC

• Интерфейс: RS-485

• Рабочая температура: -30°C...+55°C

• Габариты: 156x107x39 мм

• Степень защиты: IP30
