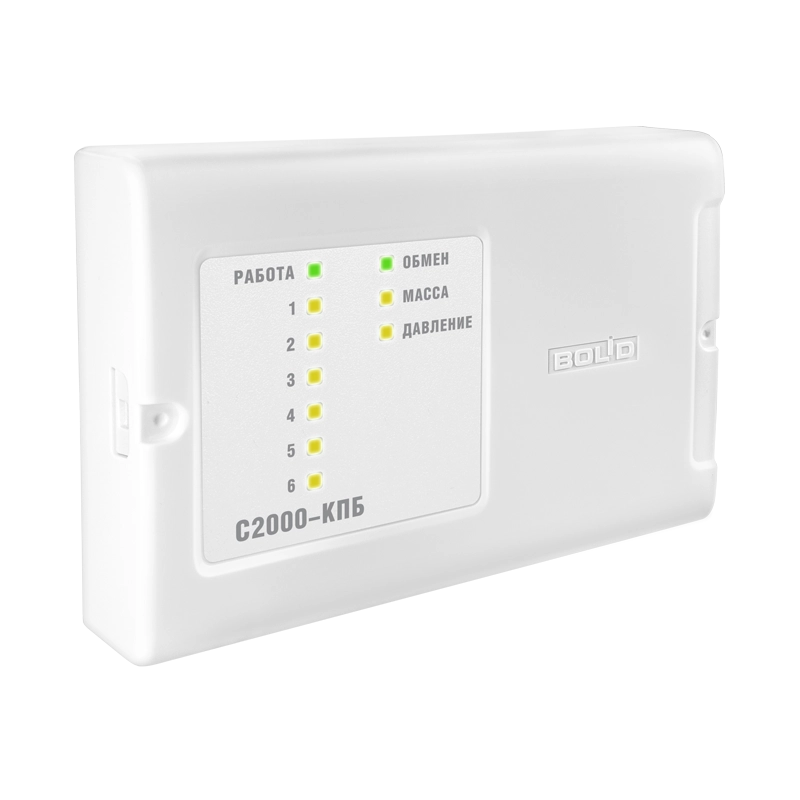

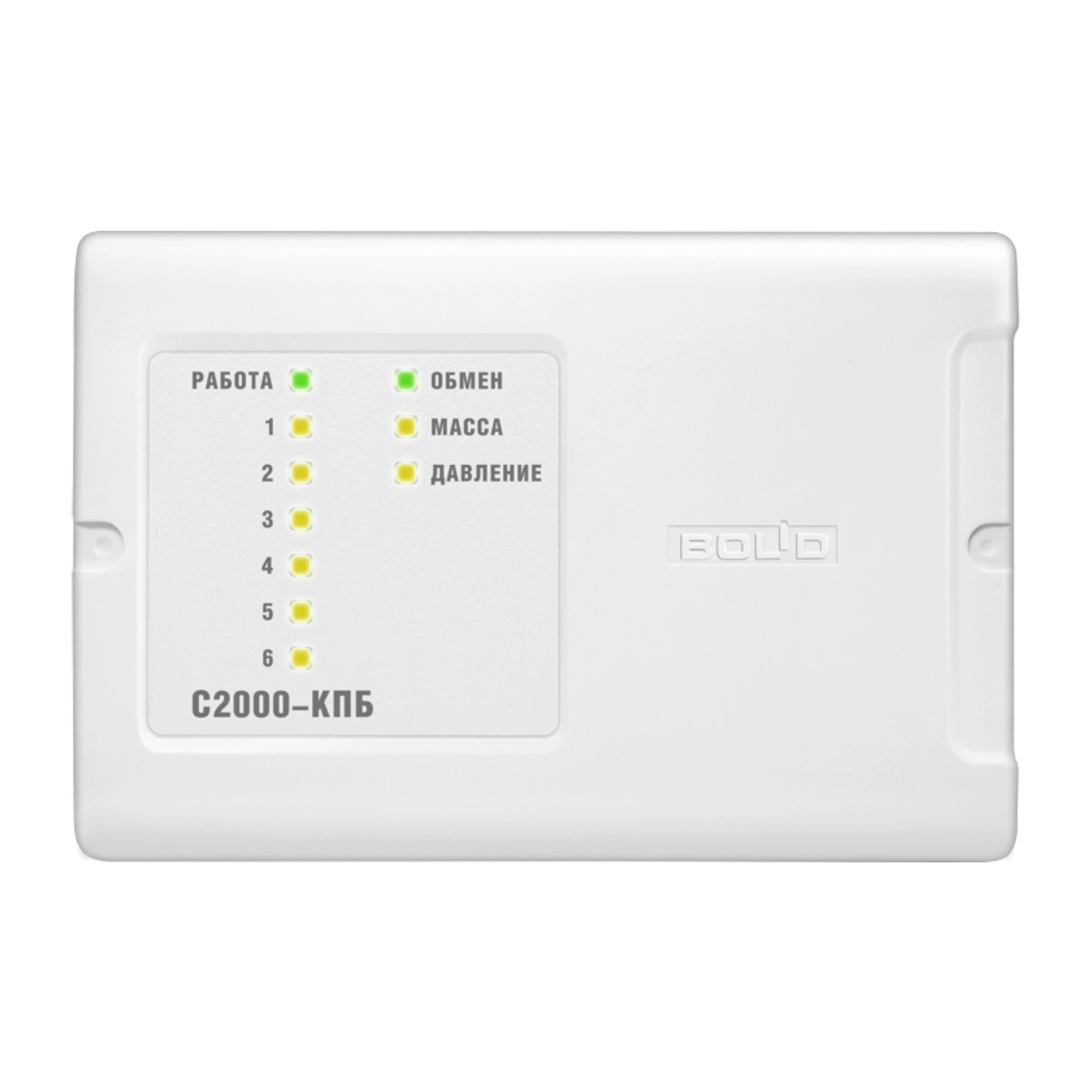

Контрольно-пусковой блок С2000-КПБ

Контрольно-пусковой блок С2000-КПБ

С2000-КПБ — это исполнительный блок в составе системы «Орион», предназначенный для управления пожарной автоматикой, системами оповещения, электромагнитными замками и другими силовыми устройствами. Блок обеспечивает не только активацию выходов, но и непрерывный контроль целостности цепей управления на обрыв и короткое замыкание.

Управление и выходы

Устройство обладает высокой нагрузочной способностью и интеллектуальным контролем:

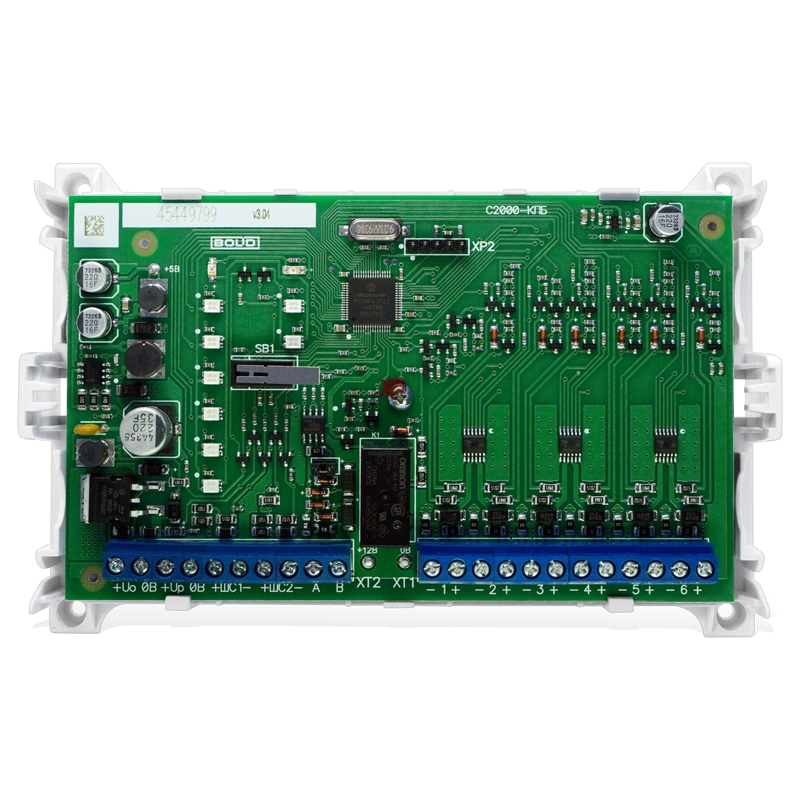

• 6 контролируемых выходов: Позволяют подключать исполнительные устройства с рабочим напряжением от 10,2 до 28,4 В.

• Силовые характеристики: Каждый канал выдерживает ток до 2,5 А, при этом суммарный ток на весь блок не должен превышать 6 А.

• Контроль цепей: В выключенном состоянии блок пропускает малый ток (1,5 мА) для проверки исправности линии связи с нагрузкой.

• Технологические шлейфы: Наличие 2 дополнительных шлейфов для подключения датчиков состояния (например, датчиков положения двери или кнопок дистанционного пуска).

Питание и связь

Блок интегрируется в общую сеть системы по интерфейсу RS-485:

• Резервирование по питанию: Предусмотрено два ввода для подключения основного и резервного источников питания 12 В или 24 В.

• Энергоэффективность: В дежурном режиме прибор потребляет всего 40–45 мА, что минимизирует нагрузку на резервные аккумуляторы.

• Скорость реакции: Время технической готовности после включения составляет не более 3 секунд.

Конструкция и монтаж

Прибор адаптирован для различных вариантов установки и жестких условий эксплуатации:

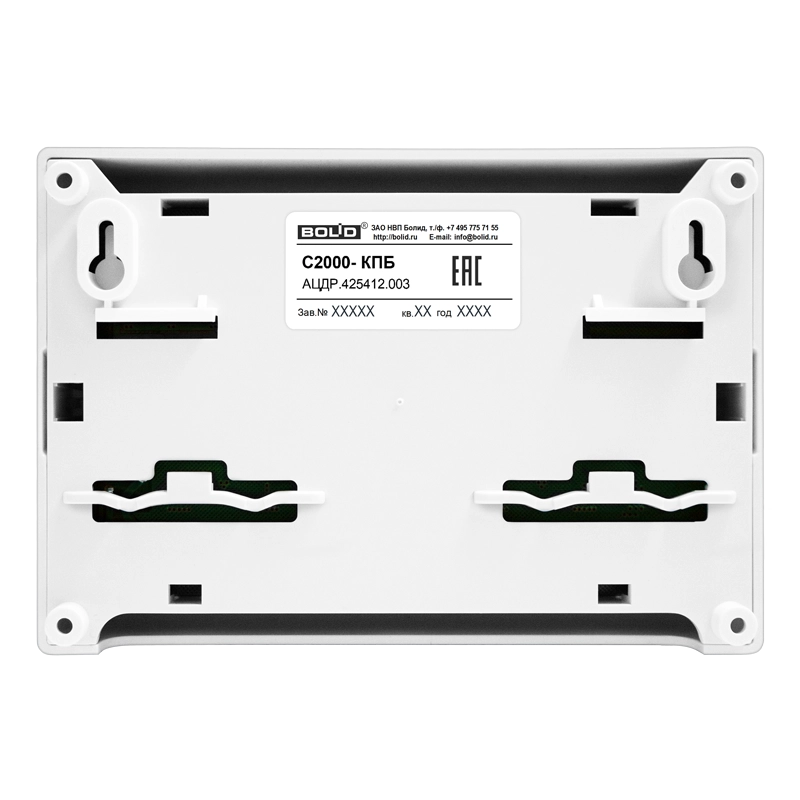

• Универсальное крепление: Конструкция позволяет монтировать блок как на стену, так и на стандартную DIN-рейку.

• Защита и безопасность: Степень защиты корпуса IP40; имеется встроенный микропереключатель (тампер) для контроля вскрытия корпуса.

• Климатическая стойкость: Работает в широком диапазоне от -30°C до +55°C, выдерживая высокую влажность до 98%.

• Компактность: Небольшие габариты (156х107х39 мм) и малый вес (0,3 кг) позволяют размещать его в стандартных электротехнических шкафах.

Краткие технические данные

• Количество выходов: 6 (с контролем линии)

• Коммутируемый ток: до 2,5 А на канал (6 А на блок)

• Напряжение питания: 10,2 – 28,4 В DC

• Интерфейс: RS-485 (протокол «Орион»)

• Рабочая температура: -30°C...+55°C

• Габариты: 156х107х39 мм

• Степень защиты: IP40
