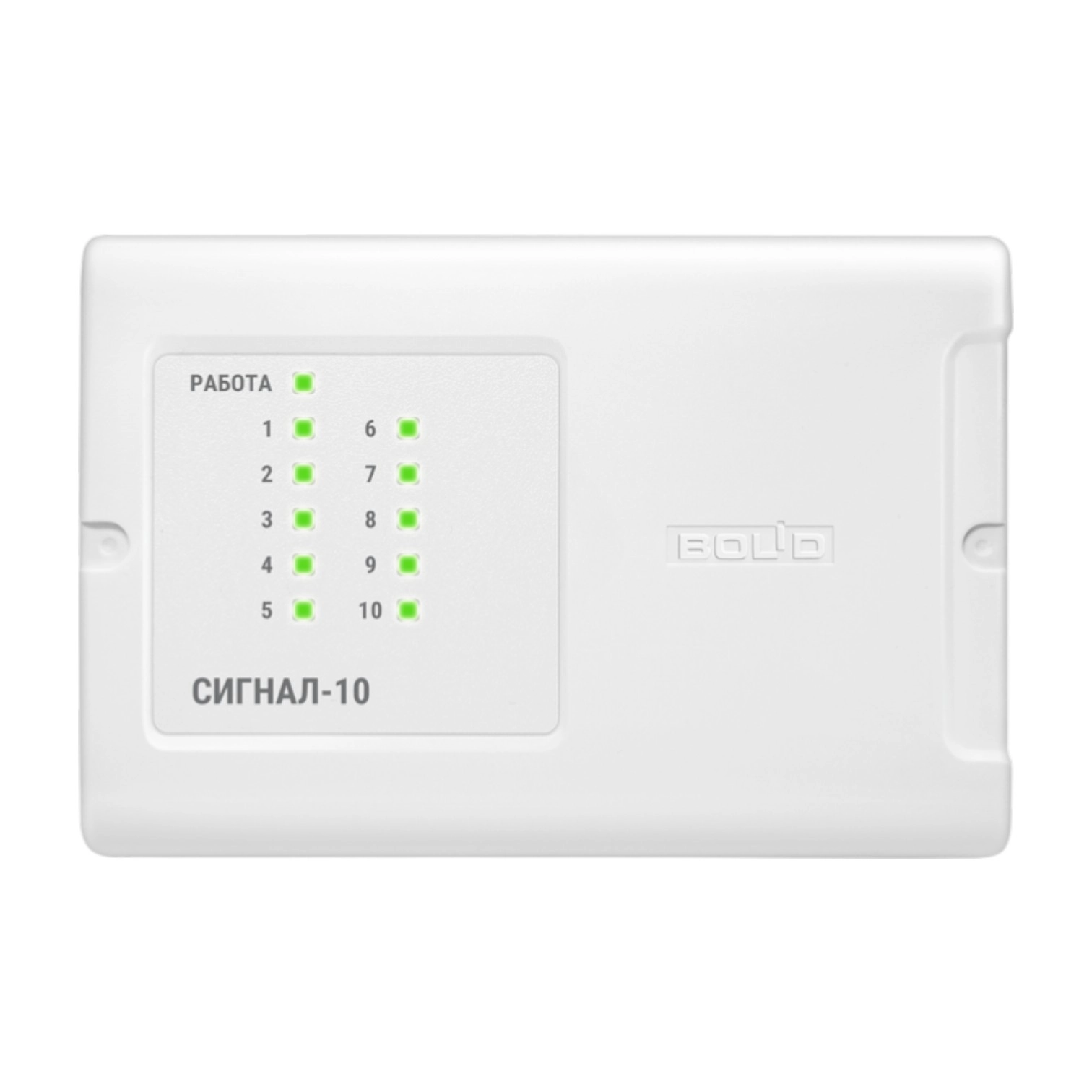

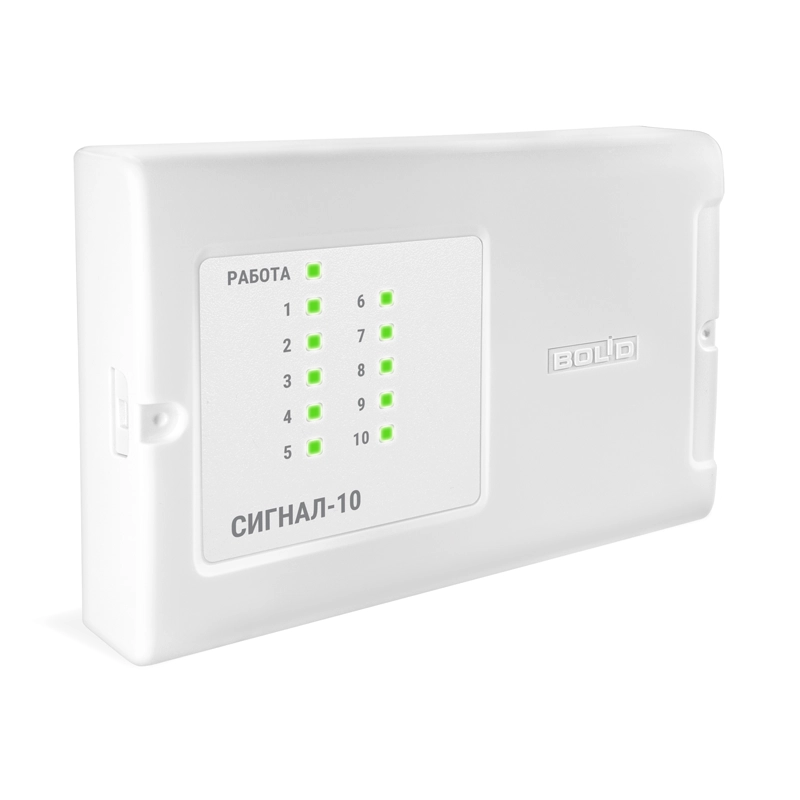

Сигнал-10 qabul qilish-nazorat qo‘riqlash-yong‘in bloki

Signal-10 qabul qilish-nazorat bloki

Signal-10 — bu «Orion» integratsiyalashgan qo‘riqlash tizimi (IQT) tarkibiga kiruvchi universal o‘n shleifli qurilmadir. U kam kanalli bloklar va quvvatli «Signal-20» o‘rtasidagi oraliq o‘rinni egallab, oddiy ostonali datchiklar va «PA» seriyasidagi maxsus adresli xabardor qiluvchilar bilan ishlash imkoniyatlarini o‘zida birlashtiradi.

Shleiflar va ulanish imkoniyatlari

Qurilma 10 ta kirish bilan jihozlangan bo‘lib, ularning har birini aniq vazifa uchun sozlash mumkin:

• Xabardor qiluvchilar turlari: Standart noadresli datchiklar, termokabel (1.5 kOm gacha), shuningdek, adresli ostonali xabardor qiluvchilarni (DIP-34PA, S2000-IP-PA, IPR 513-3PA) qo‘llab-quvvatlaydi.

• Elektr parametrlari: Ochiq shleifdagi kuchlanish taxminan 27 V ni tashkil qiladi. Oxirgi (okonechniy) rezistor Bolid tizimlari uchun standart — 4.7 kOm.

• Liniyalar nazorati: Blok shleiflarni uzilish va qisqa tutashuvga nisbatan avtomatik tekshiradi. Yong‘in shleiflari uchun «Diqqat» (Vnimaniye) va «Yong‘in» (Pojar) holatlarini farqlash (ikkita datchik ishlashi) qo‘llab-quvvatlanadi.

Boshqaruv chiqishlari

Xabardor qilish va avtomatika uchun blokda 4 ta chiqish ko‘zda tutilgan:

• 2 ta «quruq kontakt»li rele: Markazlashtirilgan kuzatuv pultiga (MKP) signallarni uzatish yoki kam quvvatli avtomatikani (0.1 A gacha) boshqarish uchun mo‘ljallangan.

• 2 ta nazoratli chiqish: Ushbu chiqishlar quvvat kuchlanishi (10.2 – 28.0 V) va 1 A gacha tok beradi. Ular yorug‘lik va tovushli xabardor qiluvchilarni ulash uchun ideal, chunki qurilma ular bilan aloqa liniyasining sozligini doimiy tekshirib turadi.

Ish rejimlari

• Tarmoqli rejim: S2000M pulti yoki «Sirius» qurilmasi boshqaruvi ostida. Bu rejimda «Signal-10» ob’ektning yong‘inga qarshi himoyasida to‘laqonli ishtirok etadi.

• Avtonom rejim: Blok mustaqil ravishda yoki «Orion Pro» IShO‘ boshqaruvi ostida qo‘riqlash qurilmasi sifatida ishlashi mumkin.

• Boshqaruv va kirishni nazorat qilish tizimi (BKNT/SKUD): Shleiflardan zonalarni qo‘riqqa topshirish va olishni boshqarish uchun o‘quvchilarni (Touch Memory interfeysi orqali) ulashda foydalanish imkoniyati.

Ekspluatatsiya xarakteristikalari

• Quvvat: Ishonchlilikni ta’minlash uchun ikkita quvvat kirishi. «Yong‘in» rejimidagi iste’mol toki 410 mA dan oshmaydi.

• Ishonchlilik: Nosozliklar orasidagi o‘rtacha ish vaqti — 80 000 soat. Xizmat muddati — 10 yil.

• Himoya: Korpus himoya darajasi IP40, ishchi harorat oralig‘i -30°C dan +50°C gacha.

• Ixchamlik: 156x107x39 mm o‘lchamlarda vazni atigi 0.3 kg.

Qisqa texnik ma’lumotlar

• Shleiflar soni (ShS): 10 ta

• Relelar (chiqishlar) soni: 4 ta (2 tasi nazoratli, 2 tasi «quruq»)

• Quvvat kuchlanishi: 10.2 – 28.0 V DC

• Interfeys: RS-485

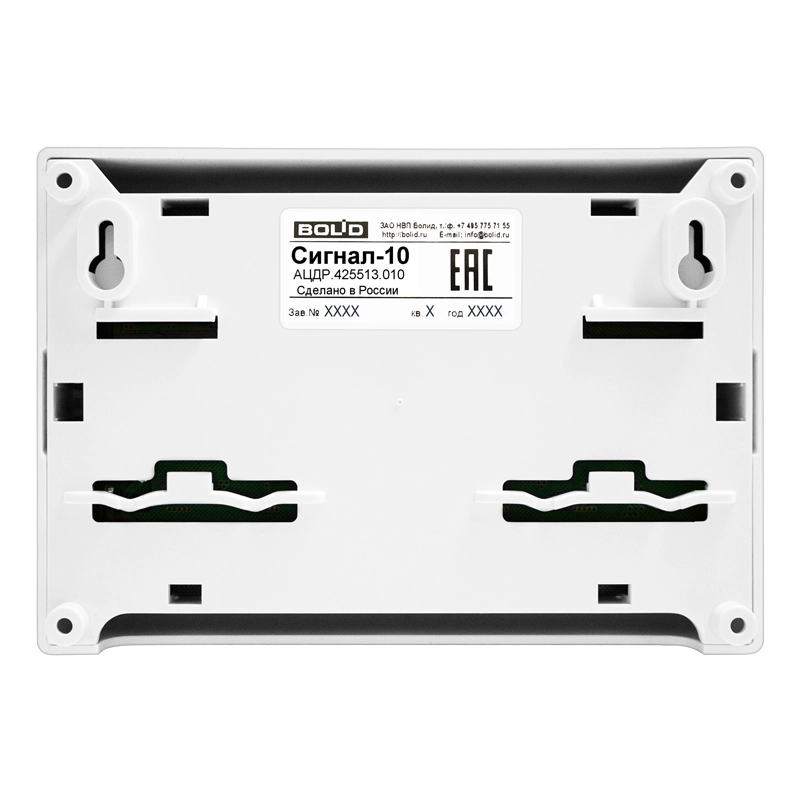

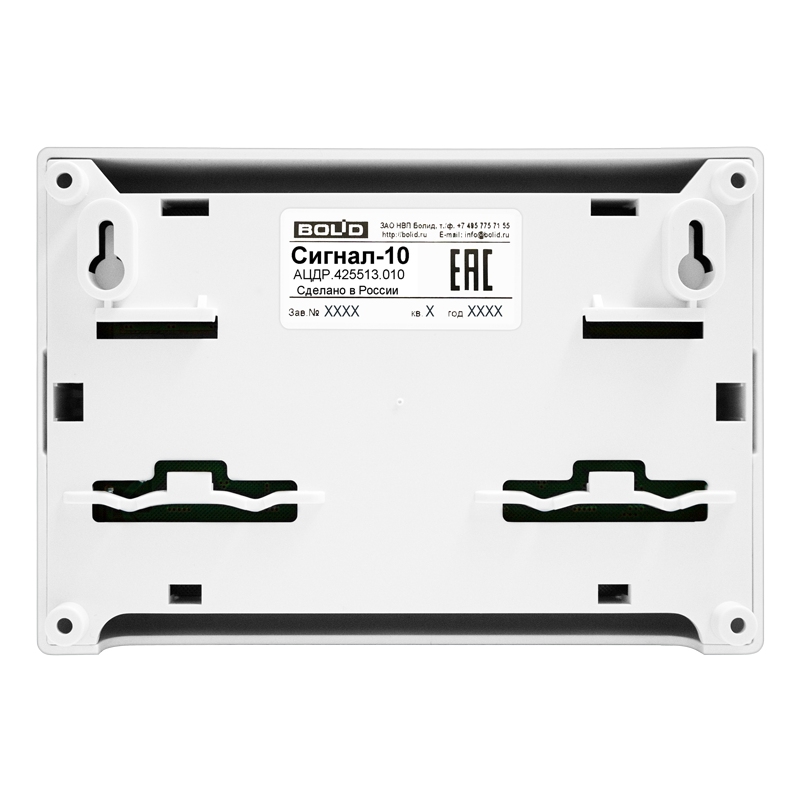

• Montaj turi: Devorga yoki DIN-reykaga
