ИПР 513-3АМ manzilli qo‘lda ishga tushiriladigan yong‘in xabarchisi

ИПР 513-3АМ адресli qo‘l yong‘in xabardor qiluvchisi

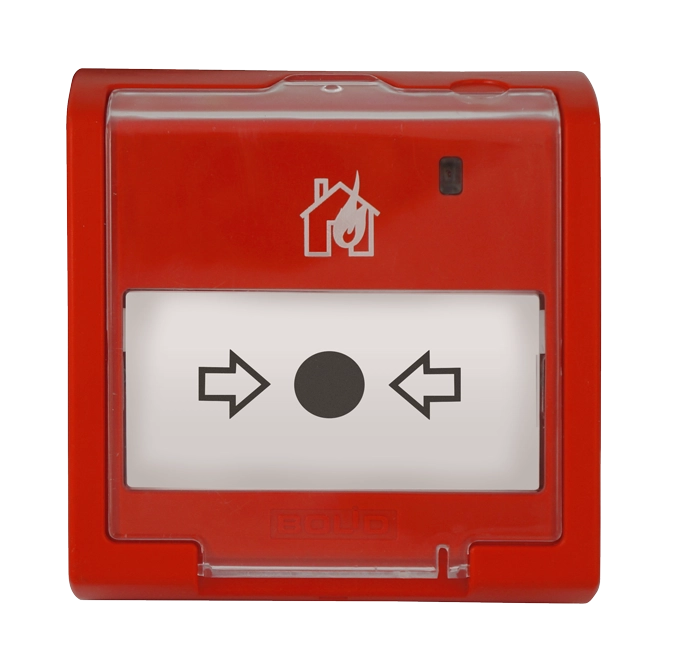

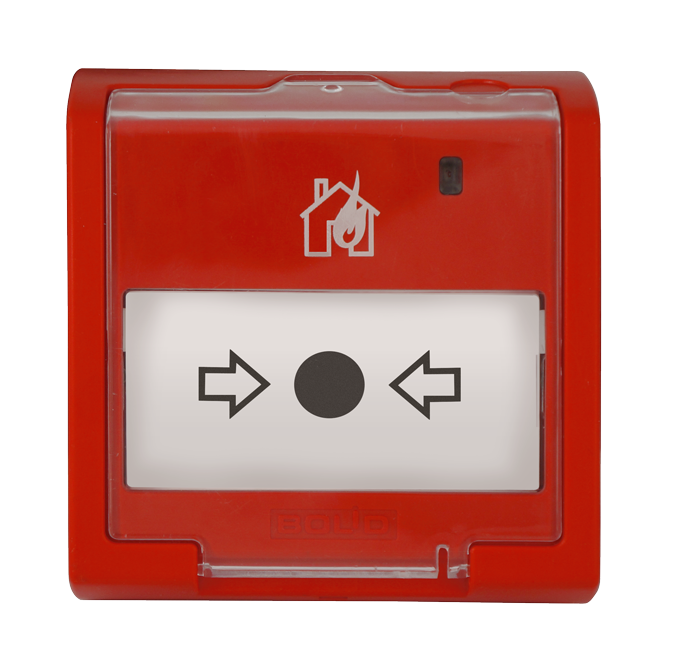

ИПР 513-3АМ — bu yong‘in signalizatsiyasi va avtomatika tizimlari tarkibida «Yong‘in» signalini qo‘lda faollashtirish uchun mo‘ljallangan adresli qo‘l xabardor qiluvchisidir. U faqatgina «С2000-КДЛ» yoki «С2000-КДЛ-2И» kontrollerlari boshqaruvi ostida ikki simli aloqa liniyasida (DPLS) ishlaydi.

Ishlash prinsipi va indikatsiya

Xabardor qiluvchi shaffof qopqoq bilan himoyalangan markaziy tugmani (richagni) bosish orqali faollashtiriladi.

• Yorug‘lik indikatsiyasi: Qurilma svetodiod bilan jihozlangan bo‘lib, u kontroller bilan ma’lumot almashilganda miltillaydi va «Yong‘in» rejimiga o‘tganda uzluksiz yonadi (yoki tez miltillaydi).

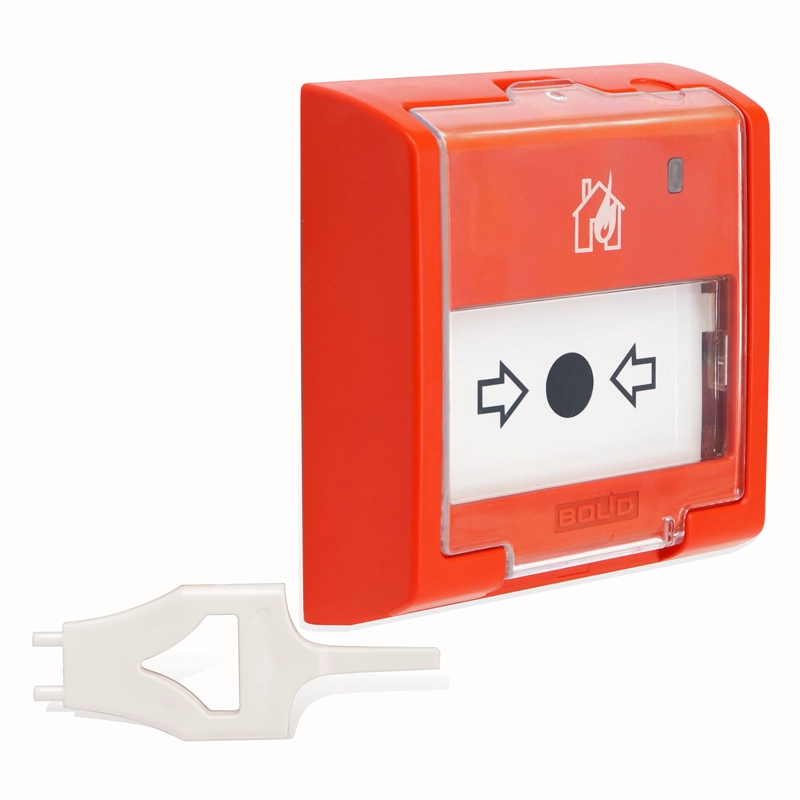

• Navbatchilik rejimiga qaytarish: Ishga tushgandan so‘ng, biron bir elementni almashtirishga ehtiyoj sezmasdan, maxsus kalit (to‘plamda mavjud) yordamida tugmani boshlang‘ich holatiga qaytarish mumkin.

Energiya iste’moli va aloqa

Bevosita axborot liniyasidan quvvatlanishi tufayli xabardor qiluvchi juda tejamkordir:

• Iste’mol toki: Navbatchilik rejimida atigi 0,5 mA, bu bitta С2000-КДЛ kontrolleriga 127 tagacha shunday qurilmalarni ulash imkonini beradi.

• Adreslash: Har bir qurilma tizimda o‘zining noyob adresiga ega bo‘lib, u doimiy xotirada saqlanadi va UProg dasturi orqali sozlanadi.

• Tezkorlik: Tugma bosilganini qayd etish vaqti 300 ms dan oshmaydi, bu trevoga signalining pultga deyarli lahzali uzatilishini ta’minlaydi.

Konstruktsiya va o‘rnatish

ИПР an’anaviy qizil rangli plastik korpusda bajarilgan va devorga montaj qilish uchun mo‘ljallangan:

• Himoya: IP40 himoya darajasi va shaffof qopqoq tasodifiy bosilishlar hamda chang kirishining oldini oladi.

• Iqlimiy chidamlilik: -30°C dan +55°C gacha bo‘lgan diapazonda ishlaydi, bu uni isitilmaydigan yo‘laklar va zinalarga o‘rnatish imkonini beradi.

• Gabaritlari: Ixcham o‘lchamlari (95x91x34 mm) uni yong‘in xavfsizligi me’yorlariga muvofiq ko‘z darajasida o‘rnatish imkonini beradi.

Qisqa texnik ma’lumotlar

• Turi: Adresli (DPLS protokoli)

• Iste’mol toki: 0,5 mA

• Quvvat: DPLS liniyasidan (8–11 V)

• Harorat diapazoni: -30°C...+55°C

• Korpus materiali: Plastik (ABS)
