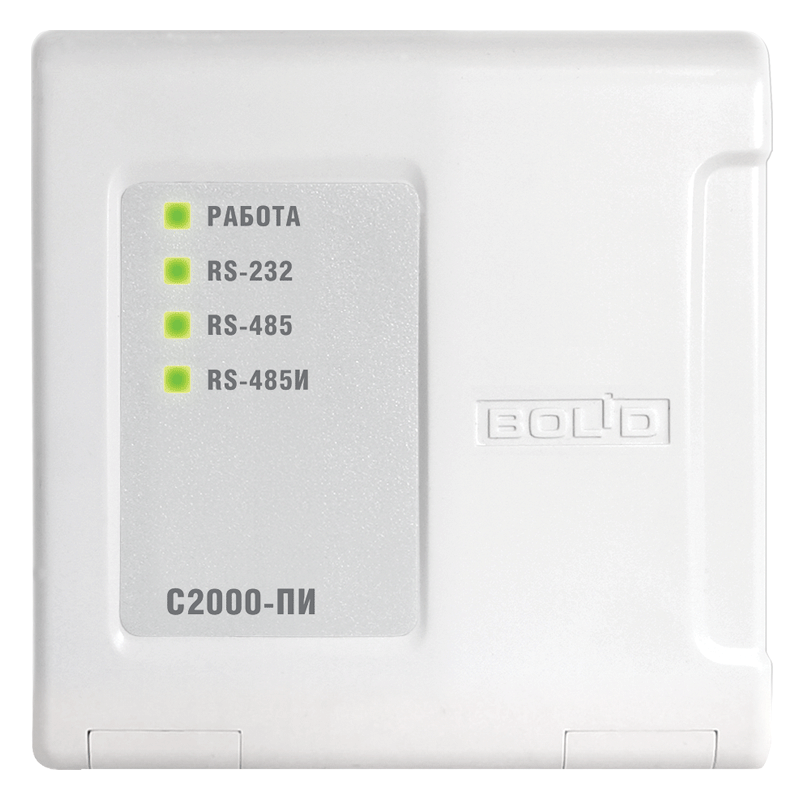

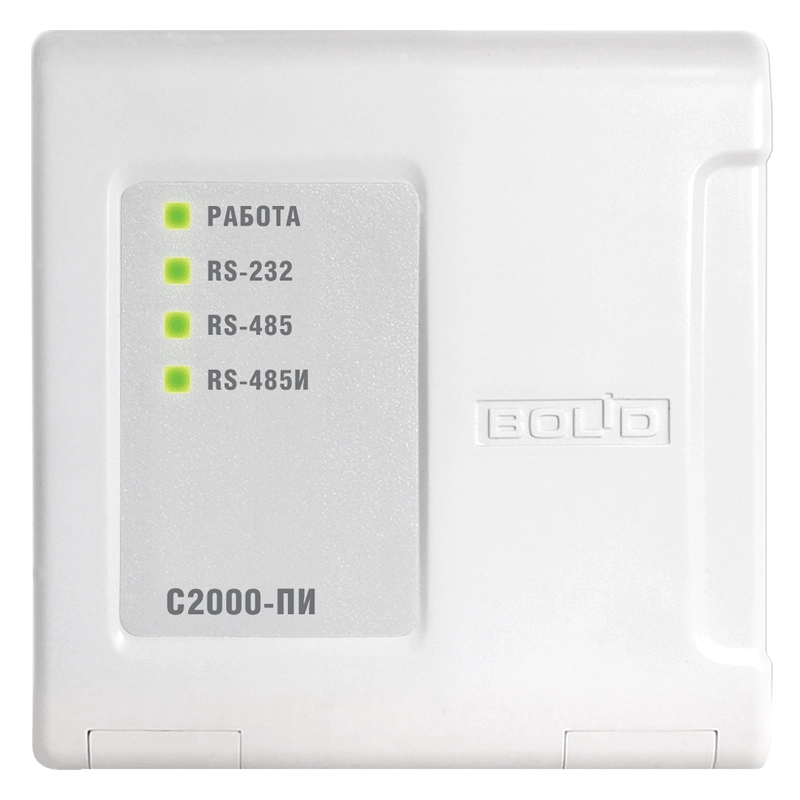

O‘zgartirgich/takrorlagich С2000-ПИ

С2000-ПИ o‘zgartirgich/takrorlagich

С2000-ПИ — bu «Orion» IQT tarkibidagi universal bog‘lovchi bo‘g‘indir. Qurilma ikkita o‘ta muhim funksiyani bajaradi: RS-232 va RS-485 interfeyslari o‘rtasida signallarni o‘zgartiradi, shuningdek, to‘liq galvaniq ajratishni ta’minlagan holda RS-485 magistralini uzaytirish uchun takrorlagich (repeater) sifatida ishlaydi.

Asosiy ish rejimlari

Qurilma ulanish sxemasiga qarab tizim vazifalariga moslashuvchan tarzda moslashadi:

• Interfeyslar o‘zgartirgichi (RS-232 dan RS-485 ga): «Orion Pro» IShO‘ o‘rnatilgan shaxsiy kompyuterni yoki «С2000М» pultini qurilmalar bilan umumiy aloqa liniyasiga ulash imkonini beradi.

• Interfeys takrorlagichi (RS-485 dan RS-485 ga): Aloqa liniyasi masofasini yana 1500 metrga oshirish uchun ishlatiladi. Bu standart magistral uzunligi yetarli bo‘lmagan yirik ob’ektlarda zarur.

• Galvaniq izolyatsiya: Uskunani xalaqitlardan va tarmoq segmentlari orasidagi potensiallar farqidan himoya qiladi, bu esa tizimning umumiy ishonchliligi va shovqinga chidamliligini sezilarli darajada oshiradi.

Texnik xususiyatlari

• Keng tezliklar diapazoni: Ma’lumotlarni 300 dan 115 200 bit/s gacha tezlikda uzatishni qo‘llab-quvvatlaydi, bu Bolid’ning ham eski, ham eng zamonaviy uskunalari bilan mosligini ta’minlaydi.

• Almashuv turi: Yarimdupleks (half-duplex) rejimda ishlaydi, ikki simli liniya bo‘ylab har ikki tomonga to‘g‘ri qabul qilish va uzatishni ta’minlaydi.

• Indikatsiya: Korpusda quvvat mavjudligi va interfeyslar bo‘ylab ma’lumot almashinuvi jarayonini aks ettiruvchi svetodiodli indikatorlar joylashgan.

Quvvat va himoya

• Elektr ta’minoti: Qurilma 10 dan 28 V gacha bo‘lgan o‘zgarmas tok kuchlanishida ishlaydi va 160 mA dan ko‘p bo‘lmagan tok iste’mol qiladi.

• Iqlimiy ijrosi: Qurilma -30°C dan +55°C gacha bo‘lgan haroratlarda ish qobiliyatini saqlab qoladi, bu uni isitilmaydigan texnik shkaflarga montaj qilish imkonini beradi.

• Korpus: Bolid tizimlari uchun standart bo‘lgan, IP41 himoya darajasiga ega plastik korpusda bajarilgan. Devorga mahkamlash yoki DIN-reykaga o‘rnatish uchun mos keladi.

Qisqa texnik ma’lumotlar

• Interfeyslar: RS-232, RS-485 (2 ta port)

• Maks. tezlik: 115 200 bit/s

• Quvvat kuchlanishi: 10–28 V DC

• Iste’mol toki: 160 mA

• Galvaniq ajratish: mavjud
