Signal-ishga tushirish adresli bloki С2000-СП4/24

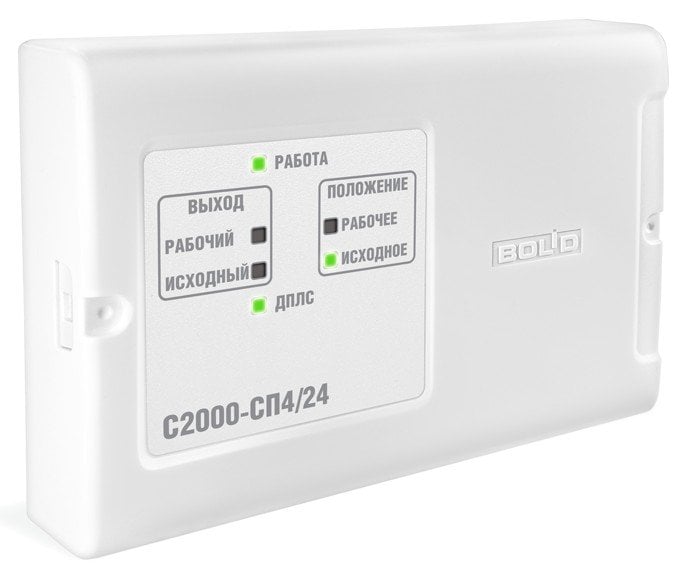

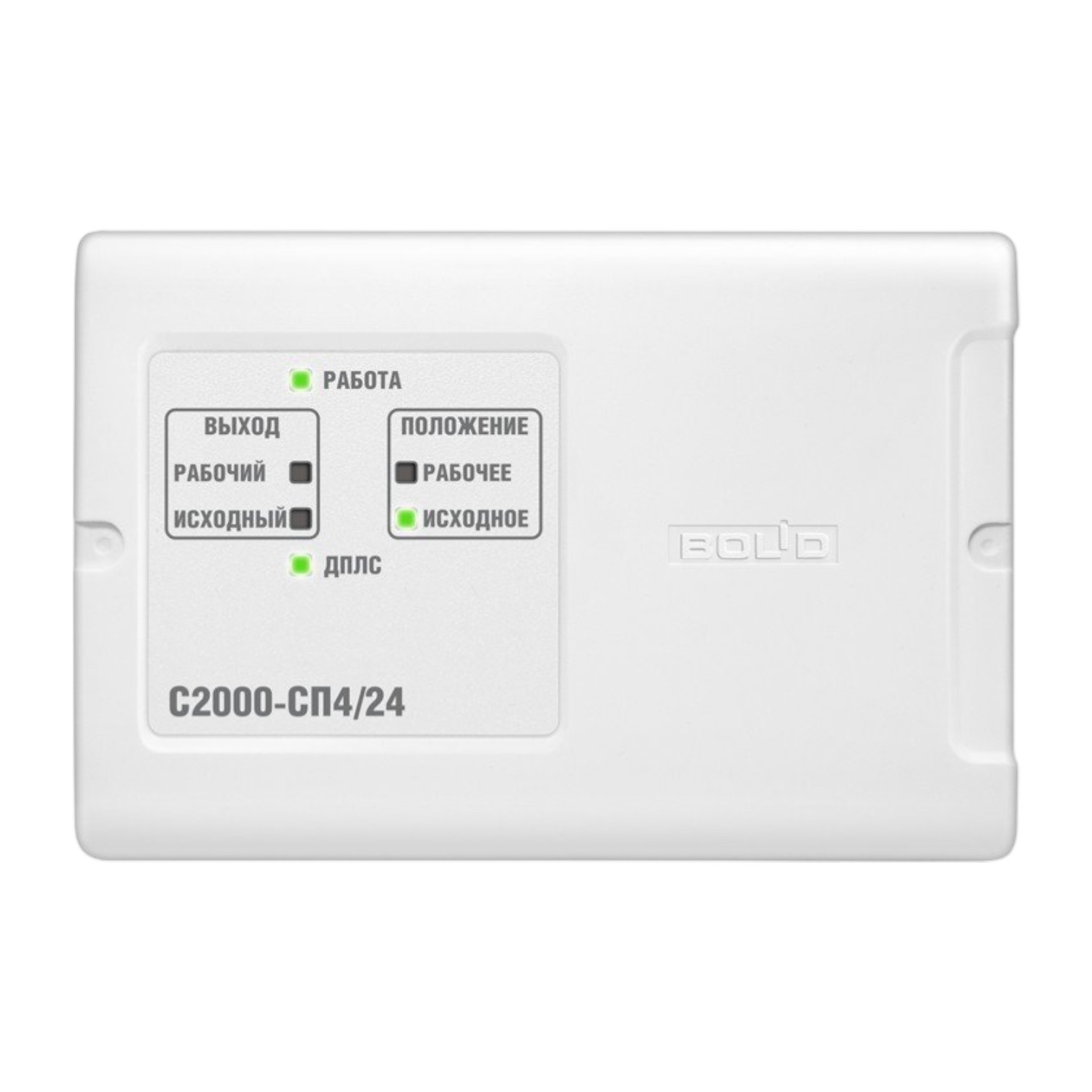

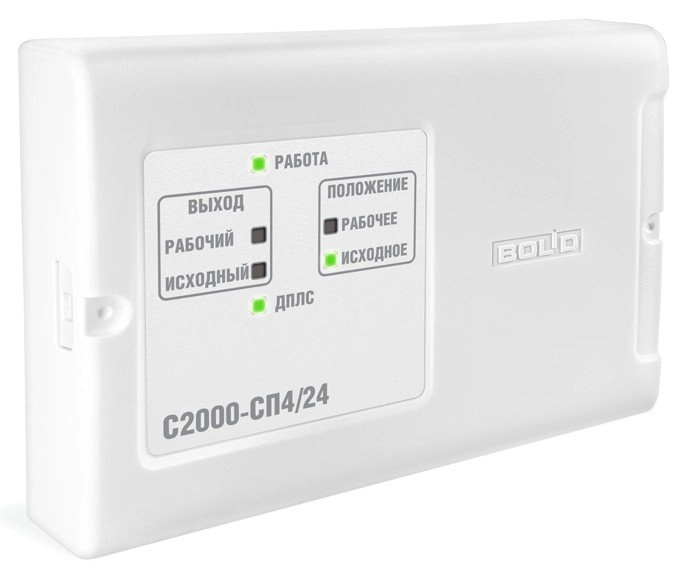

С2000-СП4/24 adresli signal-ishga tushirish bloki

С2000-СП4/24 — bu yong‘inga qarshi klapanlar (tutun chiqarish yoki olovni ushlab qolish) privodlarini va ishchi kuchlanishi 24 V bo‘lgan boshqa ijrochi qurilmalarni boshqarish uchun mo‘ljallangan ixtisoslashgan adresli blokdir. Qurilma «С2000-КДЛ» yoki «С2000-КДЛ-2И» kontrollerlari boshqaruvi ostida ikki simli aloqa liniyasida (DPLS) ishlaydi.

Privodlarni boshqarish va chiqishlar

Blok elektromexanik va elektromagnit privodlar bilan ishlash uchun optimallashtirilgan:

• 2 ta boshqaruv chiqishi: Klapanning ochilishi va yopilishini boshqarish imkonini beradi. Har bir chiqishning maksimal kommutatsiya qilinadigan toki 3 A ni tashkil qiladi, bu ko‘plab zamonaviy privodlar uchun yetarlidir.

• Zanjirlar nazorati: Blok har ikkala holatda ham (yoqilgan/o‘chirilgan) privod bilan aloqa liniyalarini uzilish va qisqa tutashuvga nisbatan uzluksiz monitoring qilishni ta’minlaydi.

• Kuchlanish: 10,2 dan 28,4 V gacha bo‘lgan o‘zgarmas tok oralig‘ida ishlaydi va tashqi quvvat manbaidan kuchlanishni bevosita yuklamaga uzatadi.

Holat nazorati va shleiflar

Klapanni avtomatika tizimiga to‘liq integratsiya qilish uchun blok signal zanjirlari bilan jihozlangan:

• 3 ta texnologik shleif: Privodning oxirgi o‘chirgichlarini (konsevik) ulash uchun mo‘ljallangan. Bu tizimga klapan zaslonkasining joriy holatini (masalan, «Ochiq», «Yopiq») aniq bilish va klapan tiqilib qolgan taqdirda xatolarni qayd etish imkonini beradi.

• Ishlash mantiqi: Sozlanadigan taktikalar tizimdagi boshqa xabardor qiluvchilardan «Yong‘in» signali kelganda klapanni avtomatik ravishda himoya holatiga o‘tkazish imkonini beradi.

Energiya iste’moli va integratsiya

• Adresli protokol: DPLS liniyasida bitta adresni egallaydi va barcha kirish hamda chiqishlarning holati haqida kengaytirilgan ma’lumotlarni uzatadi.

• Quvvat: 24 V li tashqi manbani ulashni talab qiladi. Blokning shaxsiy iste’mol toki 200 mA dan oshmaydi.

• Ishonchlilik: O‘rtacha xizmat muddati 10 yilni tashkil qiladi. Qurilma -30°C dan +55°C gacha bo‘lgan ekstremal haroratlarda ish qobiliyatini saqlab qoladi.

Qisqa texnik ma’lumotlar

• Chiqishlar soni: 2 ta (sozligi nazorat qilinadi)

• Chiqishning maks. toki: 3 A

• Nazorat qilinadigan ShS soni: 3 ta

• Quvvat kuchlanishi: 24 V DC (10.2…28.4 V)

• Almashuv protokoli: DPLS

• Gabaritlari: 156x107x39 mm

• Himoya darajasi: IP20
