Signal-ishga tushirish adresli bloki С2000-СП4/220

С2000-СП4/220 adresli signal-ishga tushirish bloki

С2000-СП4/220 — bu 220 V o‘zgaruvchan tok tarmog‘ida ishlaydigan yong‘inga qarshi klapanlar, zaslonkalar va ventilyatsiya tizimlari privodlarini boshqarish uchun maxsus ishlab chiqilgan adresli releli blokdir. Qurilma ikki simli aloqa liniyasiga (DPLS) integratsiyalanadi va «С2000-КДЛ» yoki «С2000-КДЛ-2И» kontrollerlari boshqaruvi ostida ishlaydi.

Boshqaruv va quvvat xarakteristikalari

Blokning asosiy xususiyati — qo‘shimcha oraliq relelardan foydalanmasdan yuqori kuchlanishni bevosita kommutatsiya qilish imkoniyatidir:

• Kuchli chiqish: Qurilma 3 A gacha tok bilan 220 V o‘zgaruvchan kuchlanishni kommutatsiya qilishga qodir bo‘lgan bitta releli chiqish bilan jihozlangan.

• Zanjir nazorati: Blok elektroprivod bilan aloqa liniyasining sozligini uzilish va qisqa tutashuvga nisbatan uzluksiz monitoring qilishni ta’minlaydi.

• Alohida quvvatlantirish: Qabul qilish-uzatish qismi bevosita DPLS liniyasidan quvvat oladi (tok atigi 1.5 mA), ijrochi qismi esa — nazorat qilinadigan 220 V tarmog‘idan quvvatlanadi.

Funksional imkoniyatlari

• Uchta nazorat kirishi: Blok privodning oxirgi o‘chirgichlarini (konsevik) ulash uchun 3 ta signal shleifiga ega. Bu tizimga klapanning holati («Ochiq» / «Yopiq») haqida aniq ma’lumot olish va agar zaslonka belgilangan vaqt ichida kerakli holatga yetib bormasa, nosozlikni qayd etish imkonini beradi.

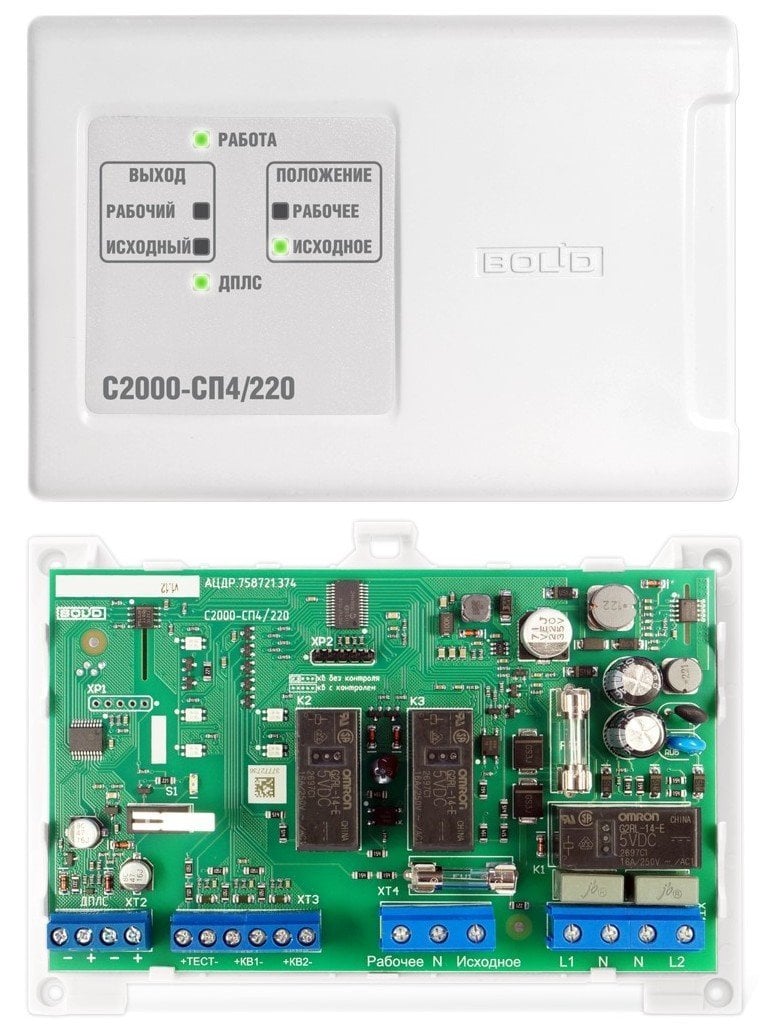

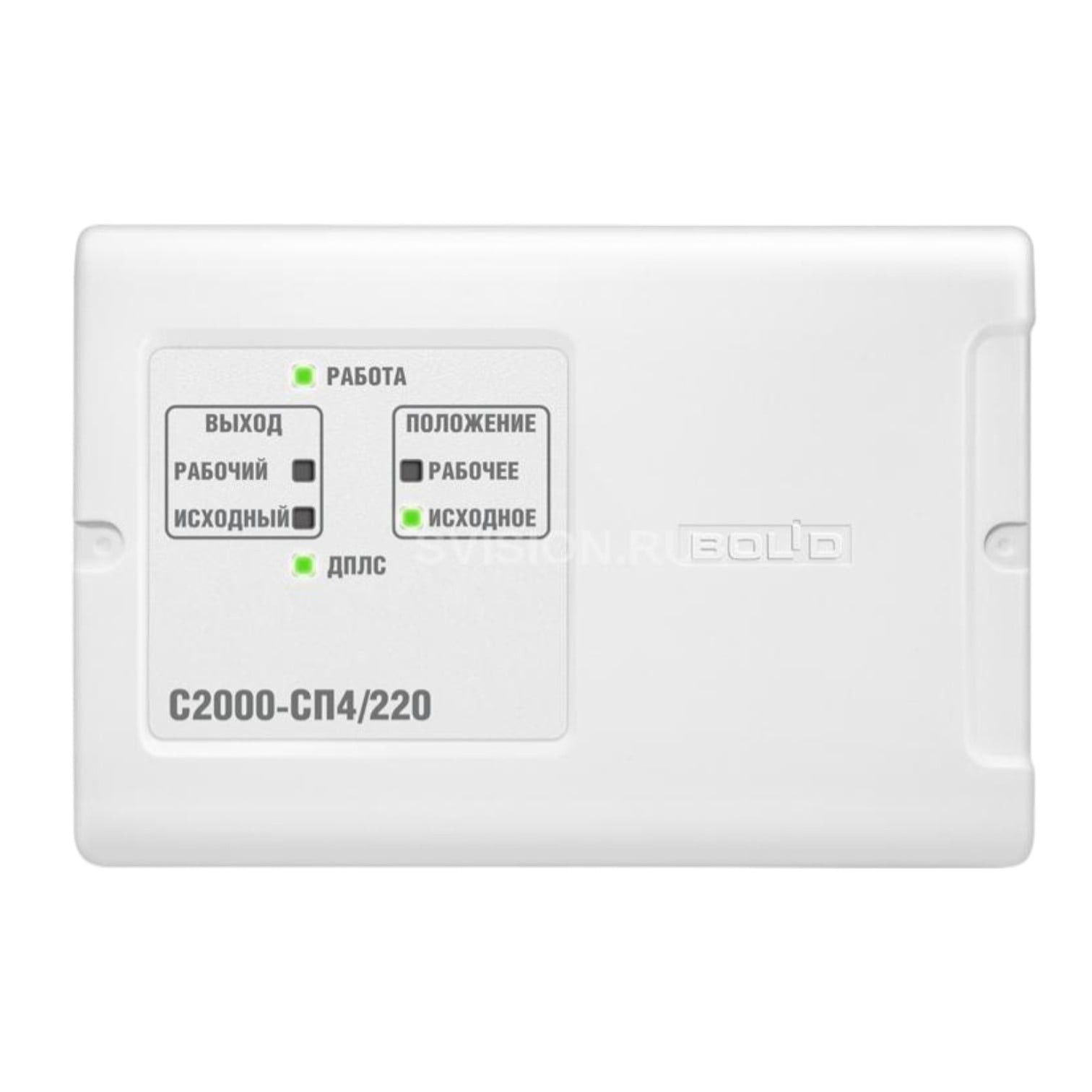

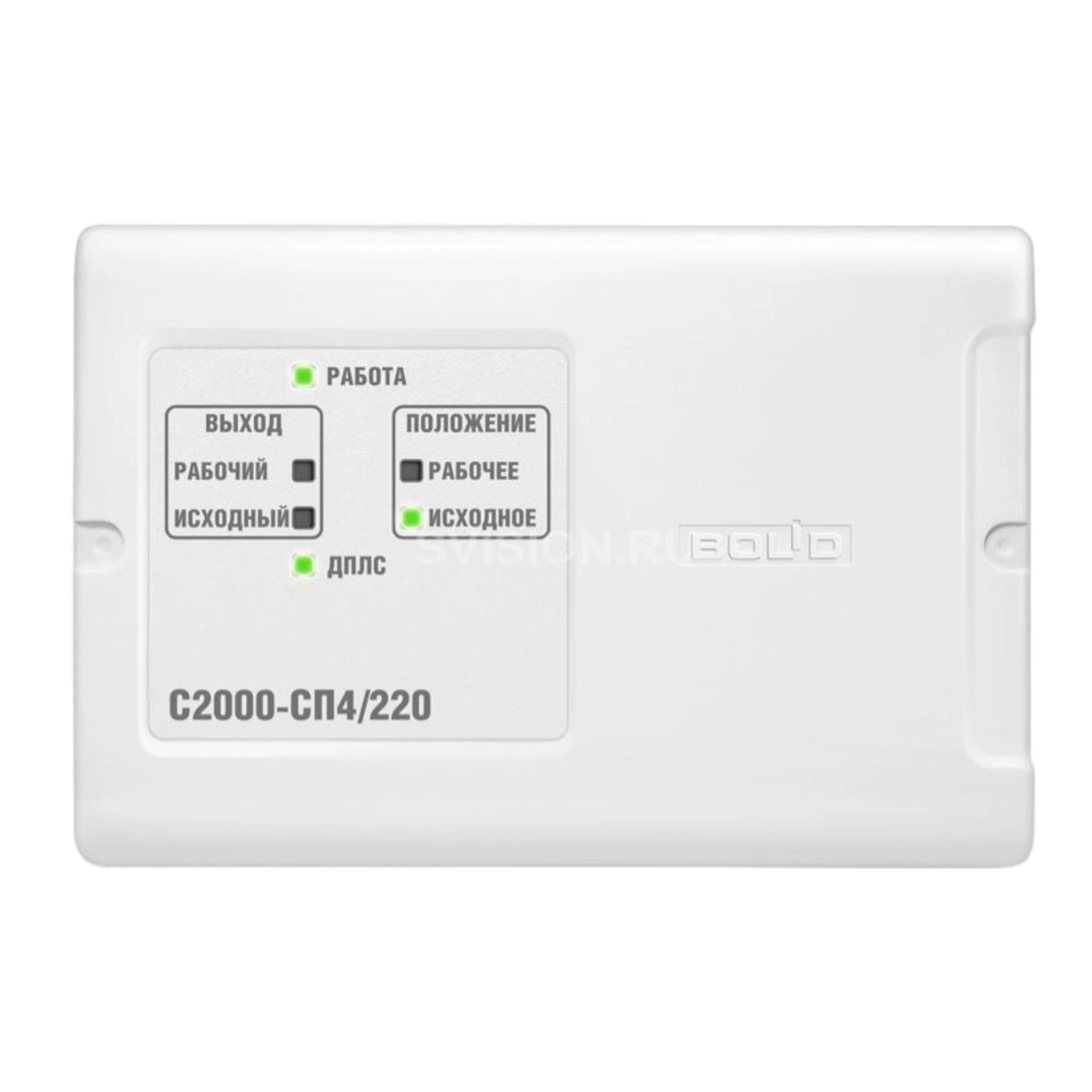

• Yorug‘lik indikatsiyasi: Korpusda quvvat holati, DPLS bo‘yicha aloqa mavjudligi va chiqishning joriy ish rejimini aks ettiruvchi indikatorlar joylashgan.

• Adresli protokol: Qurilma tizimda bitta adresni egallaydi va «С2000М» pulti yoki «Orion Pro» IShO‘ga klapan holati hamda quvvat liniyalari butunligi haqida to‘liq ma’lumotlarni uzatadi.

Ishonchlilik va xavfsizlik

• Galvaniq ajratish: Qurilmaning quvvat qismi kuchsiz tokli aloqa liniyasidan ishonchli izolyatsiya qilingan, bu esa 220 V tomonida avariya sodir bo‘lgan taqdirda «С2000-КДЛ» kontrollerini himoya qiladi.

• Ochish datchigi: O‘rnatilgan mikroperestklyuchatel (tamper) qurilma korpusini ochishga urinish bo‘lganda darhol trevoga xabarini yuboradi.

• Keng harorat diapazoni: -30°C dan +55°C gacha bo‘lgan haroratlarda ishlaydi, bu uni bevosita ventilyatsiya kameralari va chordoq xonalarida o‘rnatish imkonini beradi.

Qisqa texnik ma’lumotlar

• Kommutatsiya qilinadigan kuchlanish: 220 V AC

• Maksimal tok: 3 A

• Quvvat (aloqa): 8…11.8 V (DPLS dan)

• Nazorat kirishlari soni: 3 ta

• Himoya darajasi: IP40
