С2000-4 qabul qilish-nazorat qo‘riqlash-yong‘in bloki

С2000-4 qabul qilish-nazorat bloki

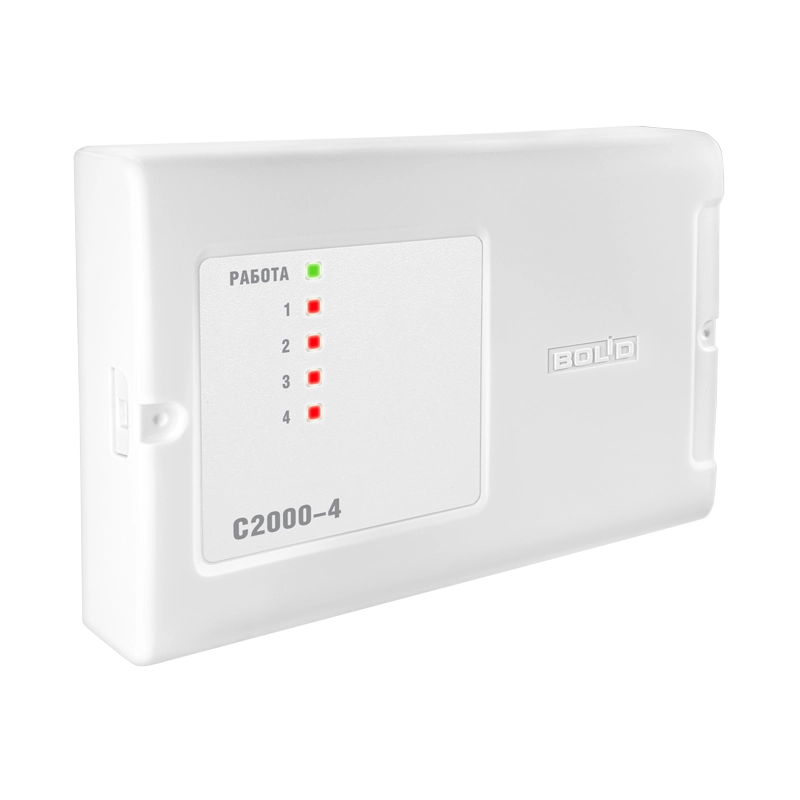

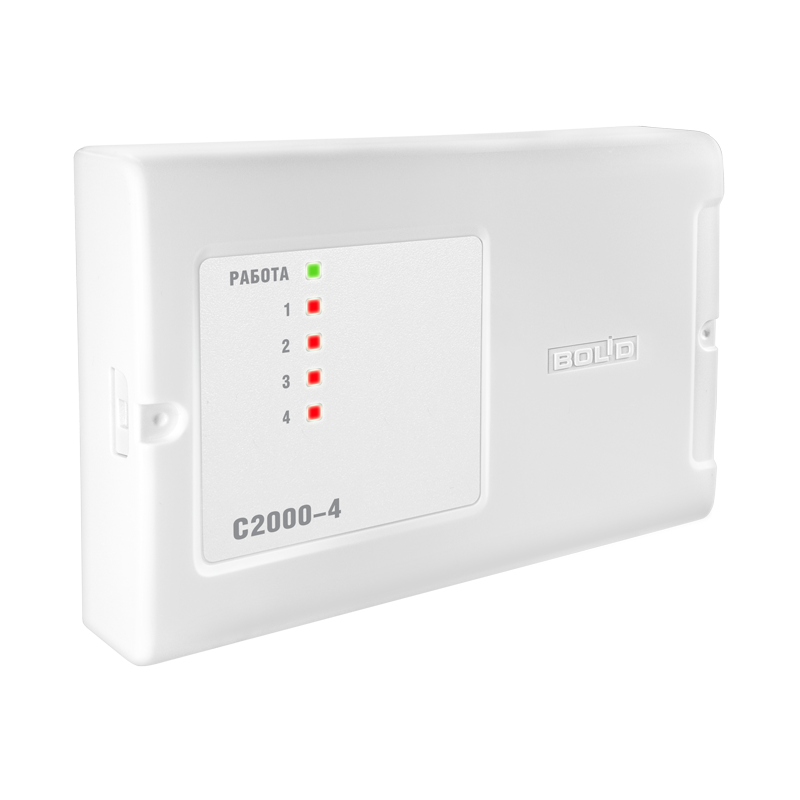

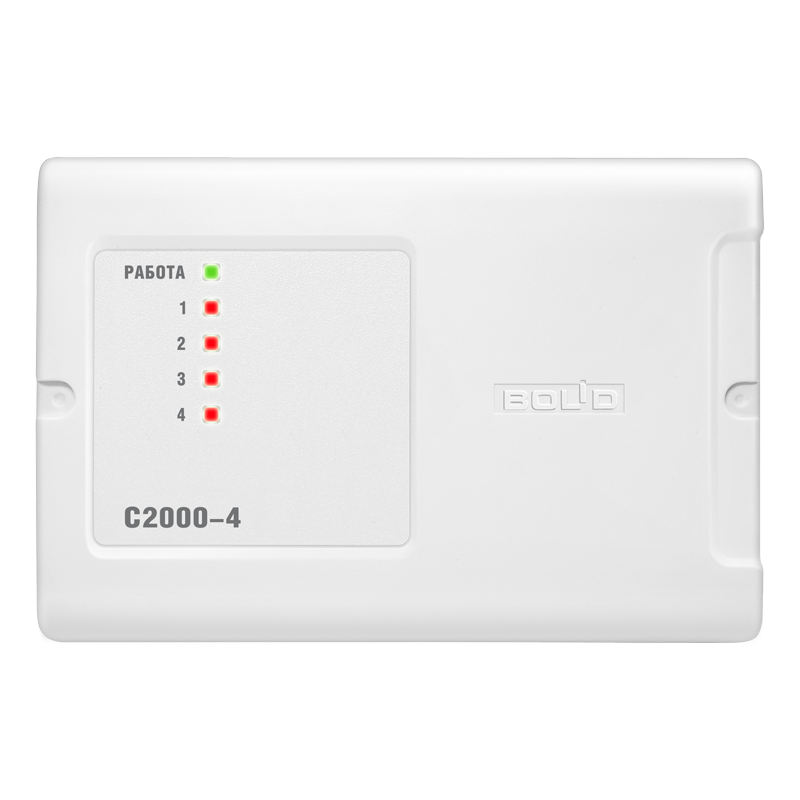

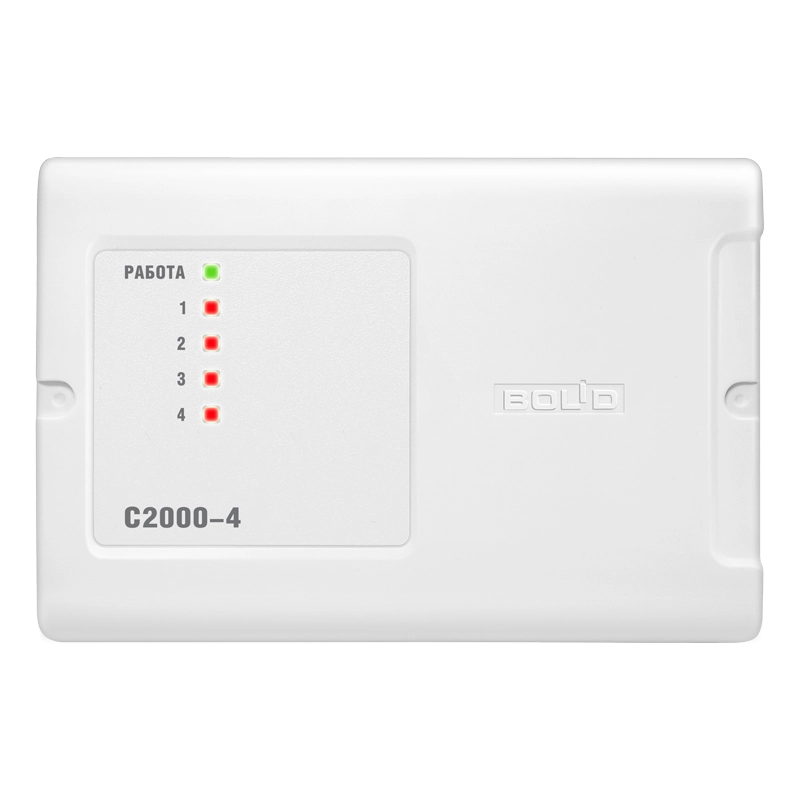

С2000-4 — bu «Orion» IQT liniyasidagi eng universal qurilmalardan biridir. Qurilma 4 ta shleifli qabul qilish-nazorat bloki va bitta eshik uchun kirishni boshqarish kontrolleri (BKNT/SKUD) funksiyalarini o‘zida birlashtiradi. Bunday kombinatsiya uni kichik ob’ektlar: ofislar, do‘konlar, garajlar yoki alohida server xonalari uchun ideal yechimga aylantiradi.

Signalizatsiya shleiflarining mosuvchanligi

Qurilma 4 ta radial noadresli shleif bilan jihozlangan bo‘lib, ularning har biri uchun dasturiy ravishda ko‘plab turlardan birini tanlash mumkin:

• Yong‘in va ishga tushirish: Ikkita datchik ishlashini farqlash («Diqqat»/«Yong‘in») va termokabelni qo‘llab-quvvatlash bilan.

• Qo‘riqlash: Shu jumladan, blokirovka kontakti nazoratiga (xabardor qiluvchi korpusi ochilishi) ega maxsus turlar.

• Texnologik: Suv sizib chiqishi (vodosignal), gaz sizib chiqishi yoki harorat o‘zgarishini nazorat qilish uchun.

Kirishni boshqarish funksiyalari (SKUD)

С2000-4 to‘laqonli kirish nuqtasini tashkil qilish imkonini beradi:

• O‘quvchi interfeysi: Touch Memory, Wiegand va ABA TRACK II formatlarini qo‘llab-quvvatlaydi, bu deyarli har qanday karta yoki kalit o‘quvchilarini ulash imkonini beradi.

• Xotira va rejimlar: 4096 tagacha foydalanuvchi kodlarini saqlaydi. «Ikki tomonlama identifikatsiya» (faqat ikkita turli karta bilan kirish) rejimi va vaqt grafiklarini qo‘llab-quvvatlaydi.

• Eshik mantiqi: Eshikni buzib kirish va blokirovka qilishni sozlanadigan nazorati, qulfni boshqarish va «Chiqish» tugmasini o‘qish.

Chiqishlarni boshqarish

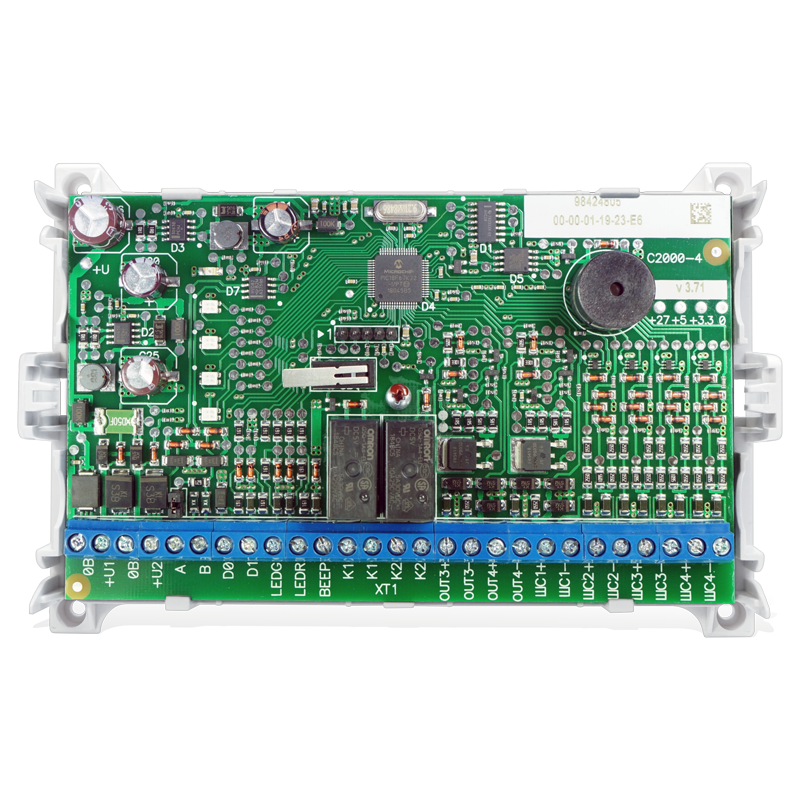

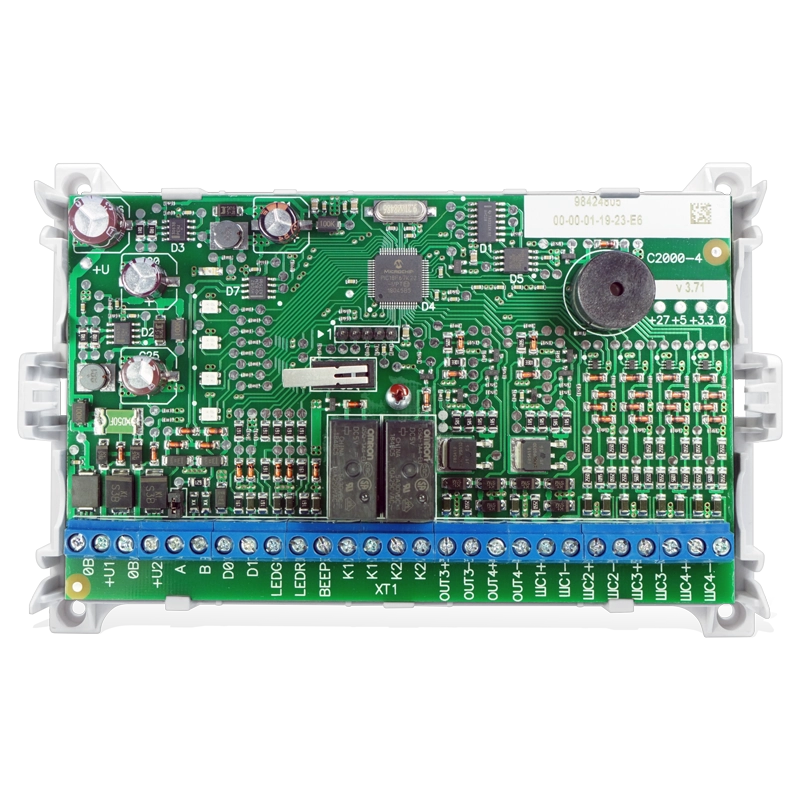

Tashqi qurilmalarni boshqarish uchun blokda 4 ta chiqish mavjud:

• 2 ta kuchli rele: 30 V da 7 A gacha tokni kommutatsiya qila oladigan quruq kontaktlar. Quvvatli quliflar yoki kuchli sirenalarni boshqarish uchun mos keladi.

• 2 ta tranzistorli kalit: Blokning quvvat kuchlanishini (12/24 V) 1 A gacha tok bilan beradi. Zanjirning uzilish va qisqa tutashuvga nisbatan nazorat funksiyasi bilan jihozlangan, bu yong‘in xabardor qilish liniyalari uchun o‘ta muhimdir.

Ishonchlilik va avtonomlik

• Hodisalar buferi: «С2000М» pulti bilan aloqa yo‘qolganda, qurilma o‘z xotirasida 4088 tagacha xabarni saqlab qoladi va liniya tiklanganda ularni uzatadi.

• Ikkitalik quvvat: Uzluksiz ishlash uchun asosiy va zaxira quvvat manbalarini ulash imkonini beruvchi ikkita kirish.

• Keng harorat diapazoni: -40°C dan +50°C gacha ishlashi blokni isitilmaydigan binolarda o‘rnatish imkonini beradi.

Qisqa texnik ma’lumotlar

• ShS soni: 4 ta

• Chiqishlar soni: 4 ta (2 ta rele + 2 ta nazoratli kalit)

• Quvvat kuchlanishi: 10,2 – 28,4 V DC

• Aloqa interfeysi: RS-485

• Kalitlar xotirasi: 4096 ta

• Gabaritlari: 156×107×39 mm

• Himoya darajasi: IP40
