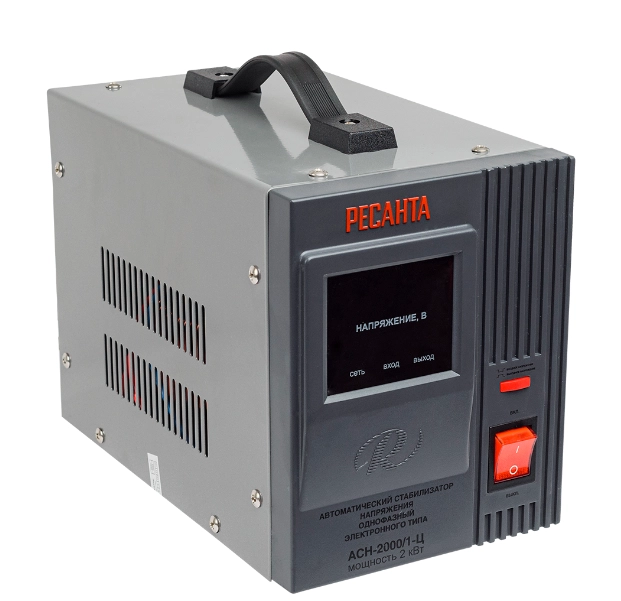

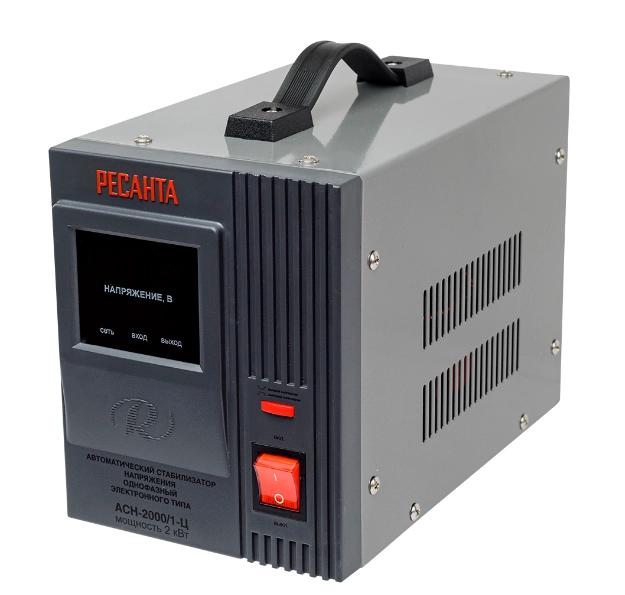

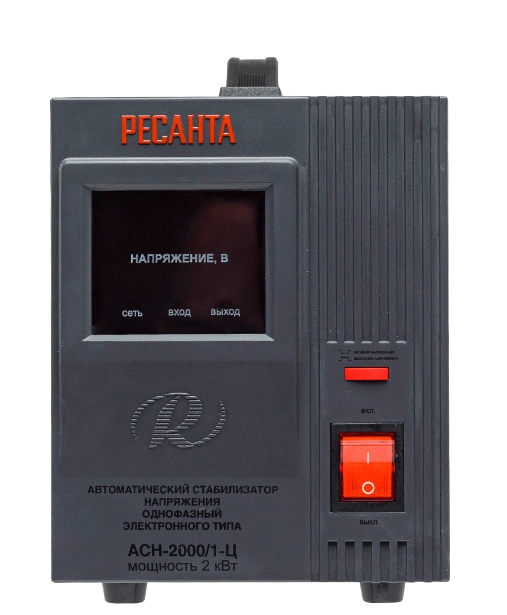

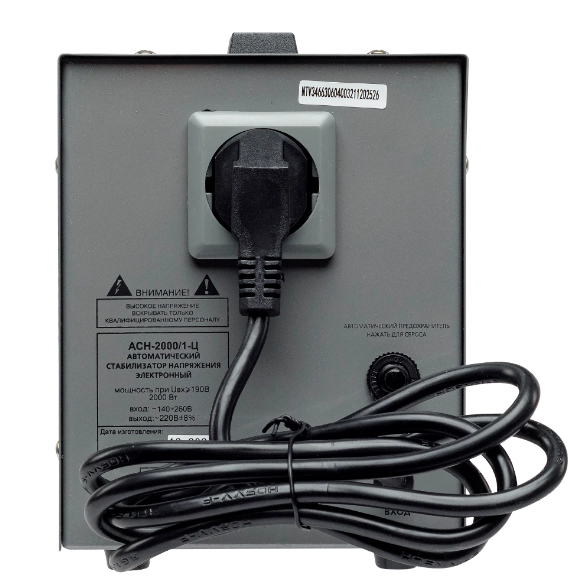

Resanta ASN-2000/1-Ts kuchlanish stabilizatori

Resanta ASN 2000/1-Ts o'rni tipidagi kuchlanish stabilizatori kirish kuchlanishini tenglashtirish va umumiy quvvati 2 kVtgacha bo'lgan qurilmalarni kuchlanish kuchlanishidan himoya qilish uchun mo'ljallangan. +/-8% aniqlik bilan 220V kuchlanish bilan ishlaydi. Qurilma chastotali sinusoidning buzilishini oldini oluvchi tarmoq shovqin filtrlari, mikroprotsessor nazorati va kuchlanish parametrlarini aks ettiruvchi raqamli kuchlanish indikatori bilan jihozlangan. Qo'llab-quvvatlanadigan kirish voltaji chegaralaridan oshib ketish avtomatik ravishda quvvat manbaini o'chiradi. Bardoshli korpus qurilmaning ichki qismlarini shikastlanishdan himoya qiladi. Ushbu stabilizator televizor, qabul qilgich, DVD pleer, kassa, gaz qozonini barqaror quvvat bilan ta'minlashi mumkin.

Ishlash printsipi

Voltajni tartibga solish transformatordagi sariqlarni o'rni yordamida almashtirish orqali sodir bo'ladi. Shuning uchun bu turdagi stabilizator "o'rni" deb ataladi.

Ushbu stabilizatordagi lasan kranlar orqali 4 qismga bo'linadi, har bir kran o'z o'rni bilan bog'langan (o'rni orasidagi farq 30 V gacha). Sozlash jo'mrakdan tegishga sakrab o'tish, burilishlarning bir qismini o'tkazib yuborish (bosqichni sozlash amalga oshiriladi), shu sababli ushbu stabilizatordagi chiqish kuchlanish xatosi 8% gacha ko'tariladi, ya'ni. 17,6 V. Chunki ushbu stabilizatorda sozlash o'rni almashtirish orqali amalga oshiriladi (o'rni kalit printsipiga ega), shuning uchun bu stabilizatorda sozlash vaqti minimal va 15 ms ni tashkil qiladi, ya'ni. 1 soniyadan kam.

Ishlash printsipi tufayli o'rni tipidagi stabilizator tarmoqdagi eng muhim va tez-tez sodir bo'ladigan kuchlanish o'zgarishlariga bir zumda javob berishga va uskunaning ishdan chiqishini oldini olishga imkon beradi. 190V kuchlanishdagi nominal quvvat 2000 Vtni tashkil qiladi. Fazalar soni = 1.

Stabilizator himoyasi

Stabilizatorning ishlash diapazonidan tashqarida kuchlanish chiqishidan himoya qilish (stabilizatorning ishlash diapazoni 140 dan 260 V gacha).
Termal himoya (issiqlik himoyasi) stabilizatorning yuk kuchi qurilmaning kuchidan oshib ketganda uni o'chirishga imkon beradi.
Stabilizatorning afzalliklari

Kirish va chiqish chastotasi shovqinlari uchun o'rnatilgan filtrlar;
Voltaj chegarasi oshib ketganda avtomatik quvvatni o'chirish;
Qo'llab-quvvatlanadigan kirish kuchlanishining keng diapazoni;
Qisqa muddatli ortiqcha yuklanishlar paytida qurilma o'chmaydi;
Ishlash oralig'ida kuchlanish tenglashganda avtomatik yoqish;
Mikroprotsessor nazorati;
Raqamli displey;
Ergonomik va ixcham;
Himoya reaktsiyasining yuqori tezligi;
Chiqish kuchlanishining ko'rinishini kiruvchiga o'zgartirish tugmasi mavjudligi;
Voltajni tartibga solish vaqti minimal va 15 ms dan kam. bular. 1 soniyadan kam;

Ishlash harorati, °C -10 – 40
Himoya klassi IP20
Tabiiy sovutish
Voltaj turi Bir fazali (220 V)
Qisqa tutashuv, qizib ketish, haddan tashqari kuchlanish, shovqinlardan himoya qilish
Chiqish rozetkalari 1
Joylashtirish qavati
Joylashuv turi Relay
ASN seriyali
Kirish kuchlanish diapazoni, V 140-260
Nominal chiqish kuchlanishi, V 220±8%
Ishlash chastotasi, Hz 50
Regulyatsiya vaqti 15 ms dan kam
Sinus to'lqinining buzilishi yo'q
Yuqori kuchlanish himoyasi, V 245±5
LED displey
Maksimal oqim, A 10,5
Olchamlari, mm 240*140*195
Maksimal quvvat, Vt 2000
Ishlab chiqarilgan mamlakat: Xitoy
Shtrix-kod 4.60708E+12
Stabilizatsiya aniqligi, % 8
Samaradorlik, % 97
Havoning namligi, % 80
Stabilizatsiya tezligi, V/s 35
Paket o'lchamlari 0,17 × 0,205 × 0,285 m
Og'irligi, kg 5,04 kg
