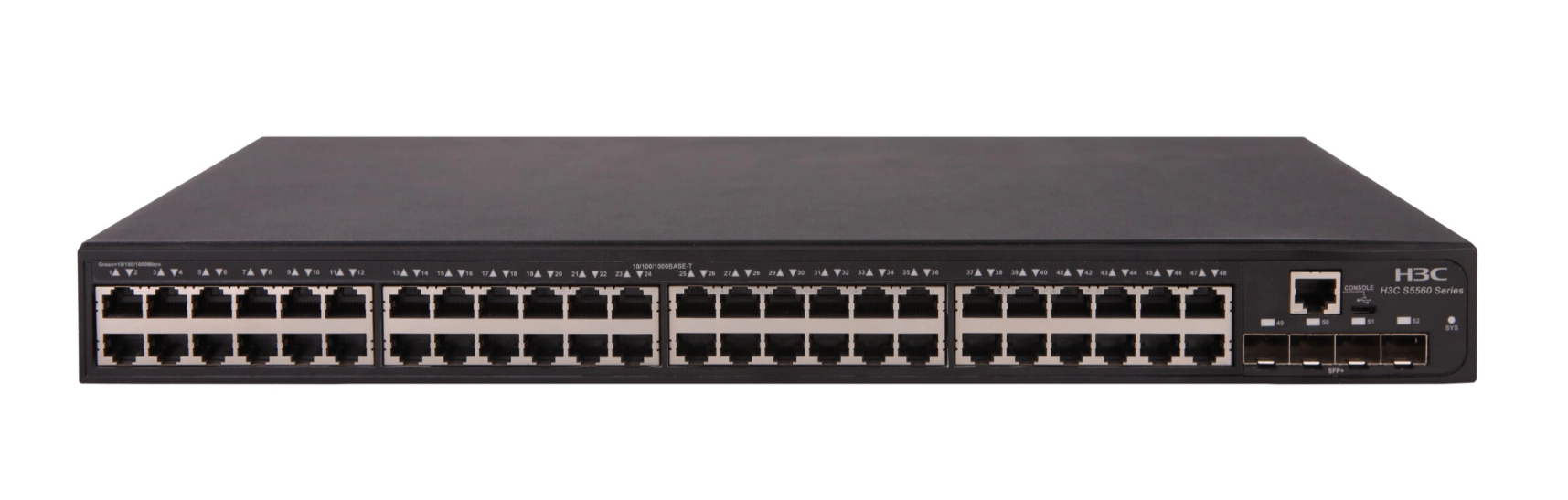

Коммутатор H3C S5560-52S-SI L3 Ethernet Switch with 48*10/100/1000BASE-T Ports and 4*1G/10G BASE-X SFP Plus Ports,(AC)

Интерфейсы

• 48 портов 10/100/1000BaseT
• 4 порта SFP+
• Консольный порт RS-232 (RJ-45)

Производительность

• Пропускная способность – 176 Гбит/с
• Производительность – 132 MPPS
• Таблица MAC-адресов – 16К
• Таблица VLAN – 4094
• Таблица ACL – 3000
• Размер Jumbo-фрейма – Максимальный размер пакетов 10000 байт
• Объем буферной памяти – 3 Мбайта
• Объем ОЗУ – 512 Мбайт
• Объем ПЗУ – 256 Мбайт
• Количество групп L2 Multicast (IGMP Snooping) – 2000
• Качество обслуживания QoS – 8 выходных очередей на порт
• Стекирование устройств(IRF2) – максимально 9 коммутаторов

Функции интерфейсов

• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port mirroring)
• RSPAN

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Отслеживание событий MAC change на портах
• MAC-адреса типа Blackhole

Поддержка VLAN

• Поддержка IEEE 802.1Q
• VLAN на базе портов
• VLAN на базе MAC-адресов
• VLAN на базе протоколов
• QinQ
• Сопоставление сетей VLAN
• Сеть Voice VLAN/Private VLAN/Super VLAN

Функции L2 Multicast

• Поддержка IGMP Snooping V2/V3
• Поддержка MLD Snooping
• Поддержка Multicast VLAN
• Поддержка PIM-SM/PIM-SSM/PIM-DM

Протокол кольцевой сети L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка протокола PVST/PVST+
• Поддержка Smart Link
• Поддержка протокола RRPP
• Поддержка протокола G.8032 ERPS (Ethernet Ring Protection Switching)
• Поддержка Loopback Detection (LBD)

Функции Link Aggregation

• Агрегация портов GE/10GE
• Динамическая агрегация
• Статическая агрегация
• Агрегация каналов на различных устройствах

Функции IRF2

• Распределенное управление устройствами, распределенная агрегация каналов и распределенная отказоустойчивая маршрутизация
• Стекирование через стандартные интерфейсы Ethernet
• Локальное стекирование устройств и удаленное стекирование устройств

Подавление широковещательного/многоадресного/одноадресного шторма

• Подавление штормов на основе процента пропускной способности порта
• Подавление штормов на основе числа передаваемых пакетов в секунду (PPS)
• Подавление штормов на основе битовой скорости (BPS)
• Подавление широковещательного трафика/многоадресного трафика/неизвестного одноадресного трафика

Функции DHCP

• Клиент DHCP
• Отслеживание DHCP
• Поддержка поля Option82 для отслеживания и фильтрации DHCP
• Ретрансляция DHCP
• Сервер DHCP
• Автонастройка DHCP

IP-маршрутизация

• 12 тыс. записей в таблице маршрутизации
• Статическая маршрутизация IPV4/ IPV6
• RIPv1/v2 и RIPng
• OSPFv1/v2 и OSPFv3
• IS-IS

Списки управления доступом ACL

• Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, адресов источника IPv4/IPv6
• Списки контроля доступа ACL для различных периодов времени
• Двусторонние списки контроля доступа

Основные функции качества обслуживания (QoS) и ограничения скорости

• Ограничение скорости порта (на прием и передачу)
• Перенаправление пакетов
• Восемь выходных очередей на порт
• Гибкие алгоритмы планирования очередей для различных портов и очередей, включая строгие очереди приоритетов (SP), взвешенное циклическое обслуживание (WRR) и SP+WRR
• Перемаркировка приоритетов 802.1p DSCP

Функции обеспечения безопасности

• Иерархическое управление пользователями и защита по паролю
• Аутентификация на основе MAC-адреса
• Аутентификация согласно 802.1X
• Аутентификация через RADIUS, аутентификация через HWTACACS
• SSH2.0
• Изоляция портов
• Средства безопасности портов
• Защита от подмены IP-адреса источника
• Динамическое обнаружение ARP
• Защита блоков данных мостового протокола BPDU и защита корневого узла
• HTTPs
• EAD

ОАМ

• IEEE 802.3ah, Ethernet OAM
• Dying Gasp/ Link Fault / Critical Event

Основные функции управления

• Настройка через интерфейс командной строки (CLI)
• Вход в систему через Telnet или консольный порт
• Простой протокол сетевого управления (SNMP)
• Удаленный мониторинг (RMON)
• Система сетевого управления IMC
• Управление через веб-интерфейс
• Системный журнал
• Сигналы тревоги в зависимости от серьезности
• IRF2
• NTP
• LLDP, LLDP-MED
• Sflow
• Вывод отладочной информации
• Удаленное обслуживание через Telnet
• NQA
• Протокол обнаружения каналов устройств DLDP
• Виртуальное тестирование кабеля (VCT)
• Обнаружение Loopback

Функции мониторинга

• Статистика интерфейсов
• Поддержка мониторинга загрузки CPU
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры

Физические характеристики

• Питание – 100–240В перем. тока, 50/60 Гц
• Максимальная потребляемая мощность – 44 Вт
• Рабочая температура окружающей среды – от 0°С до +45°С
• Температура хранения – от -40° до +70°С
• Рабочая влажность – не более 950%
• Охлаждение – 1 вентилятор
• Размеры (ШxГxВ) – 440x230x44 мм
• Вес – 3,5 кг
