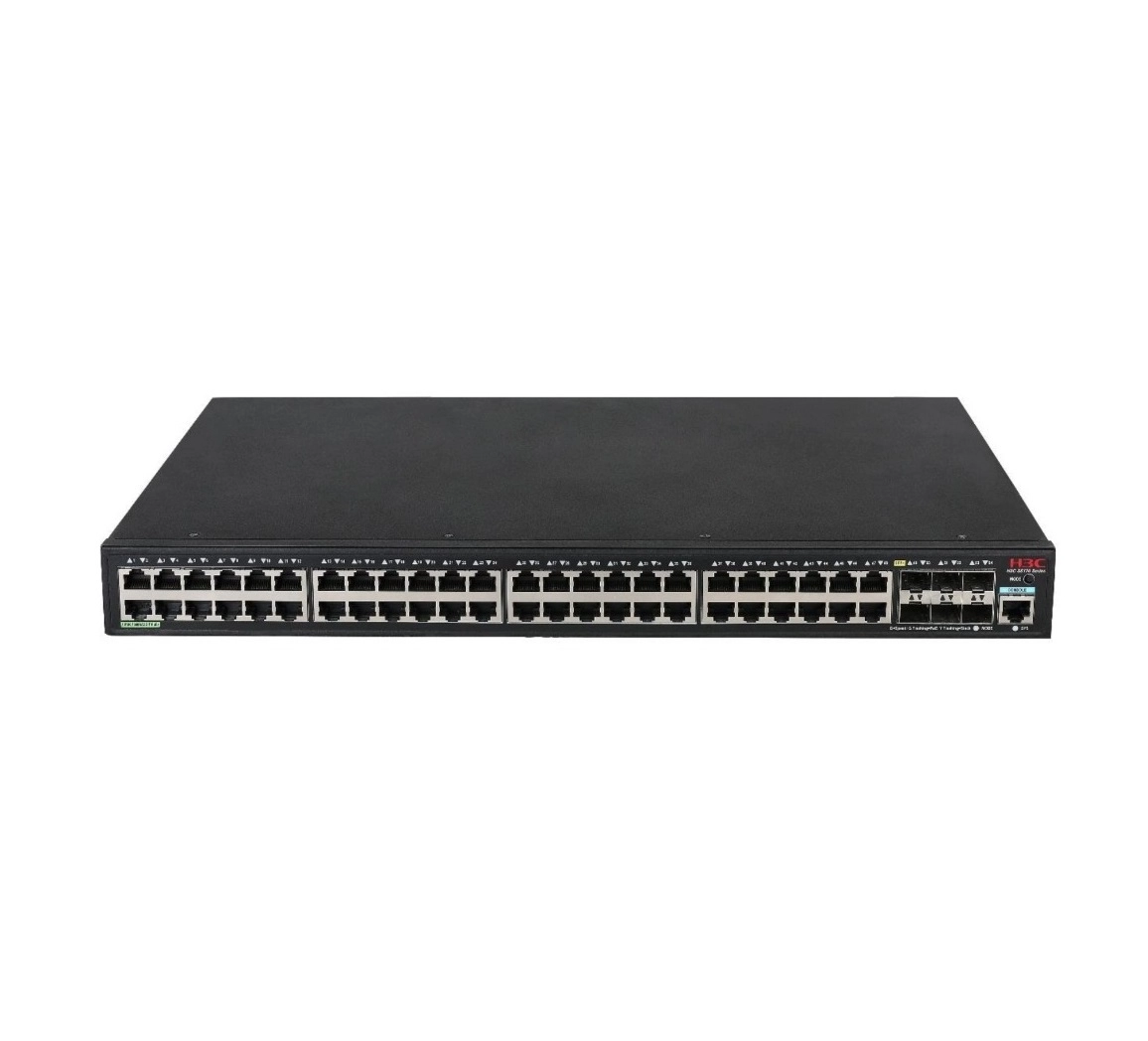

Коммутатор H3C S5170-54S-PWR-EI L2 Ethernet Switch with 48*10/100/1000BASE-T Ports and 6*1G/10G BASE-X SFP Plus Ports,(AC),PoE+

Коммутаторы H3C S5170-EI в основном позиционируются как уровень доступа и уровень агрегации предприятий и кампусов, обеспечивают гигабитный доступ высокой плотности, фиксированные 10-гигабитные восходящие порты, поддерживают PoE+ и создают высокопроизводительные IP-сети вместе с другим оборудованием H3C.

Основное

Производительность

Функционал

Поддержка PoE	(15.4W (802.3af): 24; 30W (802.3at): 12; 35W: 10)
Бюджет мощности PoE	370 Вт
Стандарты и протоколы	IEEE 802.1q
	IEEE 802.1d
	IEEE 802.1s
	IEEE 802.3x
	IEEE 802.3ah
Управление	DHCP-клиент
Функции	Функция Loopback Detection
	OSPF
	RIP v1/v2
	DHCP support
	Протокол DLDP
	4 тыс. записей для IPV4
	2 тыс. записей для IPV6
Списки доступа (ACL)	Ingress ACL /(1280)
	Egress ACL /(512)
Безопасность	SSH
	аутентификация 802.1x Radius
	HTTPS
	Изолирование портов
	HWTACACS
	иерархическое управление пользователями
	защита паролем
VLAN	VLAN на основе портов
	802.1Q
	VLAN на основе MAC-адреса
	Private VLAN
	GVRP
	Voice VLAN
	VLAN на основе протоколов
	QinQ
	Super VLAN

Дополнительно

Физические

Гарантия

Особенности:

Интерфейсы

• 48 портов 10/100BASE-TX
• 6 портов SFP+
• Консольный порт RS-232 (RJ-45)

Производительность

• Пропускная способность - 216 Гбит/с
• Производительность - 161 MPPS
• Таблица MAC-адресов - 32К
• Таблица VLAN - 4094
• Таблица ACL - Ingress:1280/ Egress:512
• Размер Jumbo-фрейма - Максимальный размер пакетов 12 288 байт
• Объем буферной памяти – 2 Мбайта
• Объем ОЗУ – 1 Гбайт
• Объем ПЗУ - 512 Мбайт
• Количество групп L2 Multicast (IGMP Snooping) - 2000
• Качество обслуживания QoS - 8 выходных очередей на порт
• Стекирование устройств(IRF2) - максимально 9 коммутаторов

Функции PoE

• Общая мощность PoE - 370W
• Количество портов PoE:

• 15.4W (802.3af): 24
• 30W (802.3at): 12
• 35W: 10

Функции интерфейсов

• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port mirroring)
• RSPAN

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Отслеживание событий MAC change на портах
• MAC-адреса типа Blackhole

Поддержка VLAN

• Поддержка IEEE 802.1Q
• VLAN на базе портов
• VLAN на базе MAC-адресов
• VLAN на базе протоколов
• QinQ и избирательные QinQ
• Сопоставление сетей VLAN
• Сеть Voice VLAN/Private VLAN/Super VLAN
• Поддержка GVRP

Функции L2 Multicast

• Поддержка IGMP Snooping V2/V3
• Поддержка MLD Snooping
• Поддержка Multicast VLAN
• Поддержка PIM-SM/PIM-SSM/PIM-DM
• Поддержка MSDP

Протокол кольцевой сети L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка протокола PVST/PVST+
• Поддержка протокола RRPP
• Поддержка протокола G.8032 ERPS (Ethernet Ring Protection Switching)
• Поддержка Loopback Detection (LBD)

Функции Link Aggregation

• Агрегация портов GE/10GE
• Динамическая агрегация
• Статическая агрегация
• Агрегация каналов на различных устройствах

Функции IRF2

• Распределенное управление устройствами, распределенная агрегация каналов и распределенная отказоустойчивая маршрутизация
• Стекирование через стандартные интерфейсы Ethernet
• Локальное стекирование устройств и удаленное стекирование устройств

Подавление широковещательного/многоадресного/одноадресного шторма

• Подавление штормов на основе процента пропускной способности порта
• Подавление штормов на основе числа передаваемых пакетов в секунду (PPS)
• Подавление штормов на основе битовой скорости (BPS)
• Подавление широковещательного трафика/многоадресного трафика/неизвестного одноадресного трафика

Функции DHCP

• Клиент DHCP
• Отслеживание DHCP
• Поддержка поля Option82 для отслеживания и фильтрации DHCP
• Ретрансляция DHCP
• Сервер DHCP
• Автонастройка DHCP

IP-маршрутизация

• 4 тыс. записей в таблице маршрутизации IPV4
• 2 тыс. записей в таблице маршрутизации IPV6
• Статическая маршрутизация
• RIPv1/v2 и RIPng
• OSPFv1/v2 и OSPFv3
• IS-IS

Списки управления доступом ACL

• Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, адресов источника IPv4/IPv6
• Списки контроля доступа ACL для различных периодов времени
• Списки контроля доступа на базе VLAN
• Двусторонние списки контроля доступа

Основные функции качества обслуживания (QoS) и ограничения скорости

• Ограничение скорости порта (на прием и передачу)
• Перенаправление пакетов
• Гарантированная скорость доступа (CAR)
• Восемь выходных очередей на порт
• Гибкие алгоритмы планирования очередей для различных портов и очередей, включая строгие очереди приоритетов (SP), взвешенное циклическое обслуживание (WRR) и SP+WRR
• Перемаркировка приоритетов 802.1p DSCP

Функции обеспечения безопасности

• Иерархическое управление пользователями и защита по паролю
• Поддержка аутентификации, авторизации и учета (AAA)
• Аутентификация с использованием RADIUS
• HWTACACS
• SSH2.0
• Изоляция портов
• Аутентификация согласно 802.1X, централизованная аутентификация по MAC-адресам
• Средства безопасности портов
• Защита от подмены IP-адреса источника
• HTTPs
• EAD

ОАМ

• IEEE 802.3ah, Ethernet OAM
• Dying Gasp/ Link Fault / Critical Event

Основные функции управления

• Загрузка и обновление программного обеспечения через Xmodem/FTP/TFTP
• Zero Touch Provisioning
• Настройка через интерфейс командной строки (CLI), Telnet и консольный порт
• SNMPv1/v2/v3 и система сетевого управления с веб-интерфейсом
• Поддержка Restful
• Поддержка Python
• Удаленный мониторинг (RMON) сигналов тревоги, событий и исторических записей
• Система сетевого управления IMC
• Системный журнал, сигналы тревоги в зависимости от серьезности и вывод отладочной информации
• NTP
• Ping, Tracert
• Виртуальный кабельный тестер (VCT)
• Протокол обнаружения каналов устройства (DLDP)
• Обнаружение Loopback

Функции мониторинга

• Статистика интерфейсов
• Поддержка мониторинга загрузки CPU
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры

Электромагнитная совместимость

• FCC Part 15 Subpart B CLASS A
• ICES-003 CLASS A
• VCCI-CISPR 32 CLASS A
• EN 55032 CLASS
• AS/NZS CISPR32 CLASS A
• CISPR 24
• EN 55024
• EN 61000-3-2
• EN 61000-3-3
• ETSI EN 300 386
• GB/T 9254
• YD/T 993

Безопасность

• CAN/CSA C22.2 No 60950-1
• IEC 60950-1
• EN 60950-1
• AS/NZS 60950-1
• FDA 21 CFR Subchapter J
• GB 4943.1
