Материнская плата MB MSI B760M GAMING PLUS WIFI

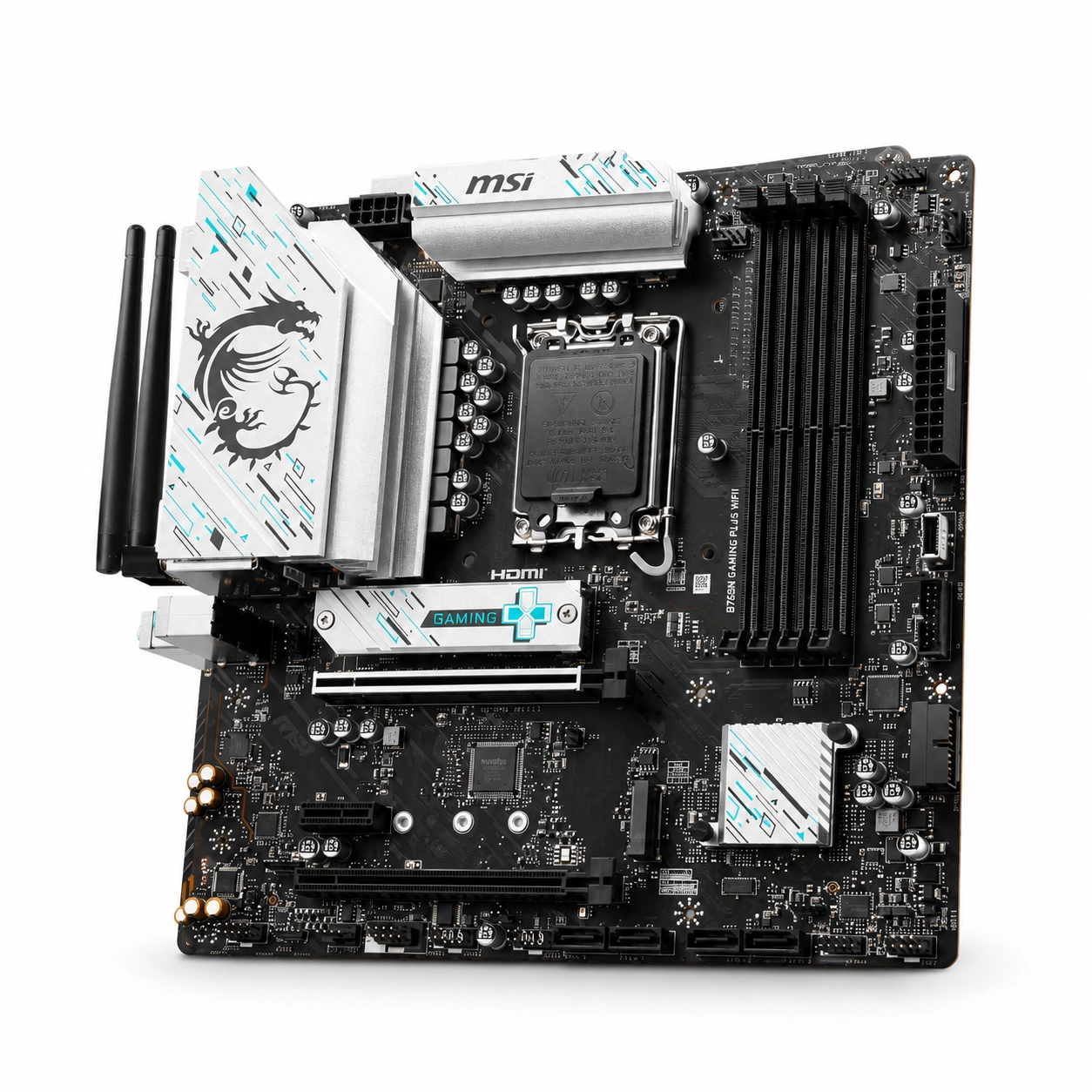

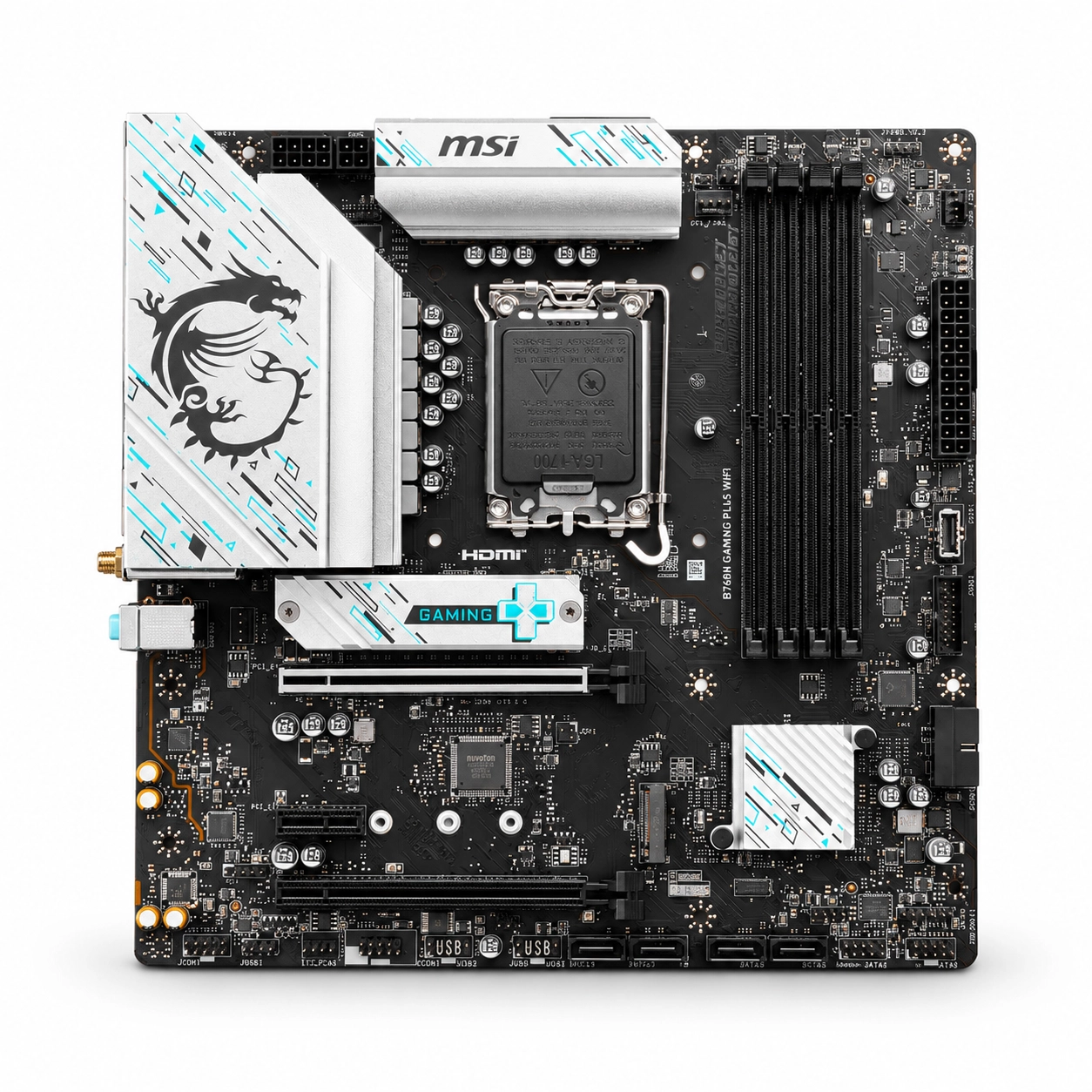

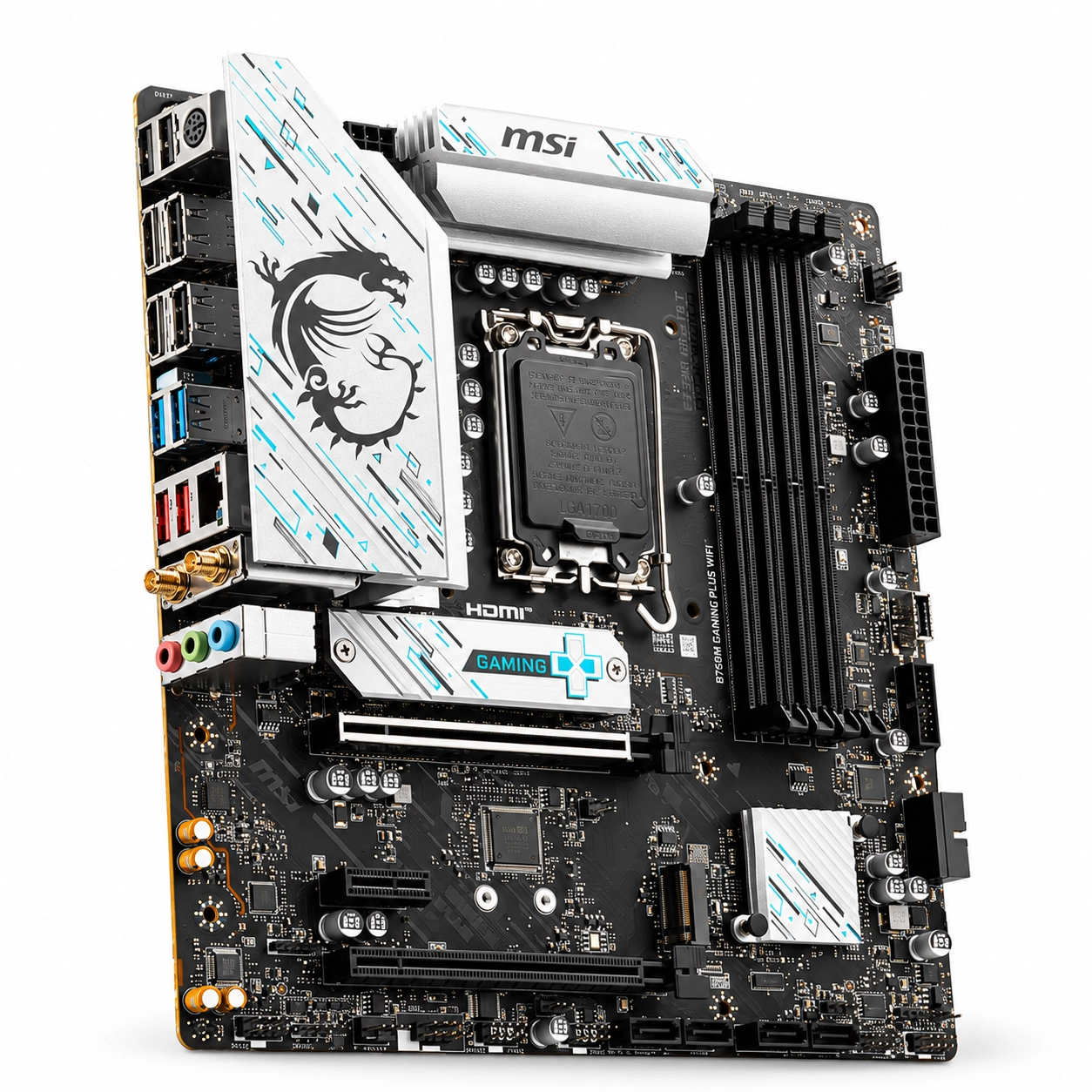

MSI B760M GAMING PLUS WIFI — это материнская плата формата Micro-ATX на чипсете Intel B760 с сокетом LGA 1700, предназначенная для сборки игровых и рабочих компьютеров на процессорах Intel Core 12-го, 13-го и 14-го поколений. Плата поддерживает оперативную память DDR5, высокоскоростные SSD-накопители M.2 PCIe 4.0, проводную сеть 2.5G LAN и беспроводные подключения Wi-Fi 6E и Bluetooth. Компактный формат, усиленный слот для видеокарты и средства диагностики делают её удобной основой для современной компьютерной системы.

Преимущества

• Поддержка процессоров Intel Core: совместима с процессорами Intel Core 12-го, 13-го и 14-го поколений с сокетом LGA 1700.
• Оперативная память DDR5: четыре слота DIMM поддерживают двухканальный режим и позволяют установить до 256 ГБ памяти.
• Два слота M.2 PCIe 4.0: обеспечивают подключение быстрых SSD-накопителей для системы, программ и игр.
• Подсистема питания 12+1+1: предназначена для стабильного питания процессора при соответствующей настройке системы и охлаждении.
• Усиленный слот PCIe Steel Armor: обеспечивает дополнительную механическую поддержку установленной видеокарты.
• Wi-Fi 6E и Bluetooth 5.3: позволяют подключать беспроводные сети и совместимые периферийные устройства.
• Проводная сеть 2.5G LAN: поддерживает скорость передачи данных до 2,5 Гбит/с при наличии совместимого сетевого оборудования.
• Подключение нескольких дисплеев: видеовыходы HDMI и DisplayPort позволяют использовать совместимые мониторы при наличии встроенной графики в процессоре.
• EZ Debug LED: помогает определить возможную причину проблем при запуске компьютера.
• EZ M.2 Clip: упрощает фиксацию совместимых M.2 SSD без использования обычного крепёжного винта.

Технические характеристики

• Бренд: MSI
• Модель: B760M GAMING PLUS WIFI
• Форм-фактор: Micro-ATX
• Размеры платы: 243,84 × 243,84 мм
• Сокет процессора: LGA 1700
• Чипсет: Intel B760
• Поддерживаемые процессоры: Intel Core 12-го, 13-го и 14-го поколений, Intel Pentium Gold, Intel Celeron — с учётом совместимости конкретной модели и версии BIOS
• Тип оперативной памяти: DDR5
• Количество слотов памяти: 4 × DIMM
• Максимальный объём оперативной памяти: до 256 ГБ
• Режим памяти: двухканальный, Non-ECC, Un-buffered
• Поддерживаемая частота памяти: зависит от процессора и режима работы; поддерживаются профили разгона XMP
• Слоты расширения: 1 × PCIe 4.0 x16 от процессора с усилением Steel Armor, 1 × PCIe 4.0 x16 с электрическим режимом x4 от чипсета, 1 × PCIe 3.0 x1
• Слоты M.2: 2 × M.2 Key M; M.2_1 — PCIe 4.0 x4 (от процессора), M.2_2 — PCIe 4.0 x4 и SATA (от чипсета)
• Разъёмы SATA: 4 × SATA 6 Гбит/с
• Поддержка RAID: RAID 0, 1, 5, 10 — для совместимых конфигураций SATA-накопителей
• Видеовыходы: 2 × HDMI 2.1, 2 × DisplayPort 1.4
• Максимальное разрешение видеовыходов: до 4K при 60 Гц согласно заявленным характеристикам
• Проводная сеть: 2.5 Gigabit LAN, Realtek RTL8125BG
• Беспроводная сеть: Wi-Fi 6E, диапазоны 2,4 / 5 / 6 ГГц
• Bluetooth: 5.3
• Аудиокодек: Realtek ALC897, многоканальный HD Audio
• Подсистема питания: 12+1+1 Duet Rail
• Разъёмы питания: 1 × 24-pin ATX, 1 × 8-pin ATX 12V, 1 × 4-pin ATX 12V
• Задние USB-порты: 2 × USB 3.2 Gen 2 (10 Гбит/с) Type-A, 2 × USB 3.2 Gen 1 (5 Гбит/с) Type-A, 2 × USB 2.0 Type-A
• Внутренние USB-разъёмы: USB 3.2 Gen 1 Type-C, коннекторы USB 3.2 Gen 1 Type-A и USB 2.0
• Разъёмы вентиляторов: 1 × CPU Fan, 1 × Pump Fan, 2 × System Fan
• Разъёмы подсветки: 2 × 3-pin 5V ARGB, 1 × 4-pin 12V RGB
• Диагностика: EZ Debug LED (CPU, DRAM, VGA, BOOT)

FAQ

1. Подойдёт ли плата для корпуса ATX?
Да, Micro-ATX совместима с корпусами ATX, рассчитанными на установку материнских плат этого формата. Перед покупкой также можно проверить поддержку Micro-ATX в характеристиках корпуса.

2. Можно ли подключиться к интернету без сетевого кабеля?
Да, встроенный модуль Wi-Fi 6E позволяет подключаться к совместимым беспроводным сетям. Для оптимального приёма используются комплектные антенны.

3. Обязательно ли подключать оба разъёма питания процессора?
Необходимость подключения зависит от процессора и требований производителя. Основной 8-pin разъём питания CPU должен быть подключён обязательно. Дополнительный 4-pin разъем рекомендуется задействовать при установке мощных процессоров (уровня Core i7 / i9) для стабильной работы под высокими нагрузками.

4. Нужна ли отвёртка для установки M.2 SSD?
Для фиксации накопителя в первом слоте можно использовать предусмотренный безвинтовой механизм EZ M.2 Clip. Конкретный способ крепления во втором слоте зависит от комплектации платы.
